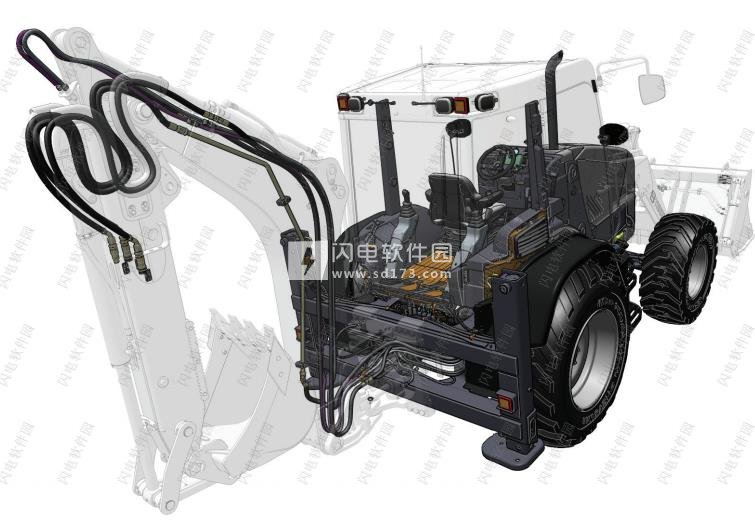

PTC Creo Illustrate（PTC Product Illustrate）为用户提供了一个专用环境，其中包含创建丰富的3D技术插图所需的功能，这些插图用于清晰地以图形方式传达复杂的产品和过程。PTC Product Illustrate动画提高了任务理解能力序列，动画和爆炸图可直观地演示服务或组装过程，技术动画在传递复杂信息方面比书面说明更好。Creo Illustrate的动画模块使您能够快速创建演示复杂过程的交互式动画。可将零件数据拉入技术动画以及向可视组件添加文本注释，支持在多个出版物中重用技术动画。提供基于任务的图形内容，可清晰地传达复杂的服务信息，允许技术出版物团队开发从插图到动画的基于任务的，特定于配置的3D内容。这使维修技术人员，产品所有者和其他人更容易操作，维修，维修和组装复杂的产品。除此之外，软件还可以快速创建等轴测图自动将3D插图转换为等轴测图，您可以在多个出版物中重复使用，使用此功能你可以生成动画的单个步骤作为2D绘图，在多个出版物中重复使用异构图纸以及添加零件或文本标注到2D图纸，让您轻松自动创建等轴测图，软件功能非常给力了，有需要的朋友不要错过！
新功能
PTC Illustrate 的新增功能
1、Creo Illustrate 已品牌重塑为 PTC Illustrate
PTC Illustrate 2027.0.0.0
说明
PTC 已将 Creo Illustrate 更名为 PTC Illustrate，版本编号方案已更改为 2027.0。、
2、关联性已添加至调色板的颜色
PTC Illustrate 2027.0.0.0
说明
调色板颜色现在与用于创建它们的模板相关联。此外，PTC Illustrate 现在还包括一个更新后的常用颜色选取器。
优点
现在，标准更新会更新图的颜色以及关联模板。
3、用于对 2D 图中的元素应用蒙版的选项
PTC Illustrate 2027.0.0.0
说明
可使用现有元素的轮廓对其他元素应用完全或部分蒙版 (隐藏)。
优点
使用蒙版可轻松隐藏插图中的可定义区域。
4、可从 Windchill 工作区导入 IsoDraw 文件
PTC Illustrate 2027.0.0.0
说明
现在，可从 Windchill 工作区导入 IsoDraw 和 CGM 文件。
优点
可从 Windchill 工作区导入 IsoDraw 插图。
5、用于在导出 CGM 文件时选择 S1000D 配置文件的选项
PTC Illustrate 2027.0.0.0
说明
除了先前可用的配置文件外，现在还可以在导出 CGM 文件时选择 S1000D V2.3 配置文件。
优点
可导出符合 S1000D 标准的 CGM 文件。
6、其他插页对齐选项
PTC Illustrate 2027.0.0.0
说明
与标注一样，插页现在可以彼此对齐，或与任意选定直边、直线或构造几何对齐。
优点
可将插页与图中的几乎任意直线或直边进行对齐，并使其均匀分布。
7、可在图级别下编辑 sBOM 属性
PTC Illustrate 2027.0.0.0
说明
新增一个首选项，用于在图级别下编辑属性。
优点
现在，可在不编辑结构的情况下修改 sBOM 属性。
8、在 2D 图中添加和修改文本元素
PTC Illustrate 2027.0.0.0
说明
现在，可以将文本元素添加至 2D 图，并修改从 IsoDraw (或 CGM) 文件导入的文本。
优点
可在 2D 图中添加和修改文本元素。
9、在编辑步骤说明时支持格式化文本
PTC Illustrate 2027.0.0.0
说明
现在，可以向步骤说明添加字体样式，包括粗体、斜体和项目符号列表。
优点
可在序列的步骤说明中包含粗体、斜体和项目符号列表格式。
10、用于排列和分类标注和插页模板的选项
PTC Illustrate 2027.0.0.0
说明
现在，可以对类别中的标注和插页模板进行分类和重新排序。
优点
在处理复杂模板集时，对标注和插页进行分类可简化查找过程。
11、将剖视图应用于突出显示的几何
PTC Illustrate 2027.0.0.0
说明
剖视图现已正确应用于突出显示的几何。在包含剖视图的模型中选择零件或面时，PTC Illustrate 会按照剖视图修剪突出显示的零件和面，其方式与未突出显示的几何相同。
在早期版本中，不会按照剖视图修剪突出显示的零件和面，这使得突出显示的几何延伸超出切割平面。
优点
• 以与模型其余部分相同的修剪方式显示突出显示的几何，从而使显示保持一致。
• 提高剖切模型中内部几何的目视检查精度。
• 降低错误解读选定零件或面延伸区的风险。
12、许可证服务器更新：需要 FlexNet Server Version 11.19.10.0 版本
PTC Illustrate 2027.0.0.0
说明
PTC Illustrate 支持较新版本的 FlexNet 许可证服务器。PTC Illustrate 2027.0 及更高版本需要 FlexNet Server 11.19.10.0。在安装或启动 2027.0 版本之前，将 FlexNet 许可证服务器更新到 11.19.10.0 版本。
此要求适用于以下产品：
• PTC Product View MCAD 和 PTC Product View ECAD
• PTC Illustrate
• 用于批量打印和干涉的 PTC Product View Adapter
优点
• 提供与当前 FlexNet 服务器版本一致的许可支持。
• 为可视化产品组合的产品维护受支持的许可环境。
• 为说明中列出的产品提供单一许可证服务器版本。
软件特色
1、提高服务速度和质量
- 通过准确，图形化的逐步说明来提高服务效率和首次定位率
- 提供配置和上下文特定的图形信息，以加快修复时间
2、提高零件精度
- 提供快速准确的零件识别
- 通过确保订购正确的备件，减少现场的昂贵错误
- 保持与CAD的关联性，确保提供正确的零件图示
3、改善培训
- 使用关联3D CAD和插图重用创建交互式，最新的3D培训材料
- 通过有效的图形通信解决语言障碍
4、改善最终用户支持和客户满意度
- 提供易于理解的技术信息
- 可以快速定位和订购维修备件，减少维修时间
5、发布到多种插图格式
- 支持交互式3D，2D矢量和2D光栅格式
6、部署选项
Creo Illustrate有多种部署选项可满足您的特定需求
业务需求。 这些产品可根据您的技术插图要求和预算进行定制。
7、可选的Creo Illustrate原理图模块
•扩展对故障排除的原理图数据的理解
•允许交叉选择突出显示的交互式原理图
•根据所需的数据解释启用颜色应用
•保留与工程数据的关联性
软件优势
1、清晰传达复杂的信息
创建 3D 动画，以直观地描述复杂的维修流程，从而便于读者理解
2、降低翻译成本
用图解的逐步流程、3D 动画、图解零件列表和文字的其他图形表示形式取代文字
3、提高插图画家的工作效率
通过与原始的 CAD 文件保持关联，在整个维修信息生命周期中自动管理插图的变化
4、自动创建零件列表
直接从 CAD 元数据产生动态零件列表，从而生成零件列表和注解
安装教程
1、在本站下载并解压，如图所示
2、将文件夹“PTC.LICENSE.WINDOWS.2026-10-15-SSQ”复制到临时目录并运行“FillLicense.bat”。 批处理脚本附近的“PTC_D_SSQ.dat”文件包含将生成具有正确 PTC HOSTID 的许可证文件，并将生成的许可证文件复制到选择的文件夹（例如，C:\Program Files\PTC）

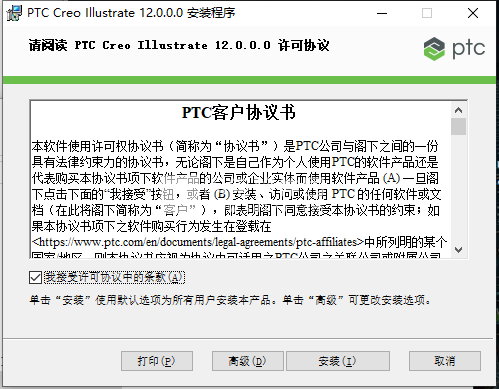

3、安装程序，勾选我接受许可证协议

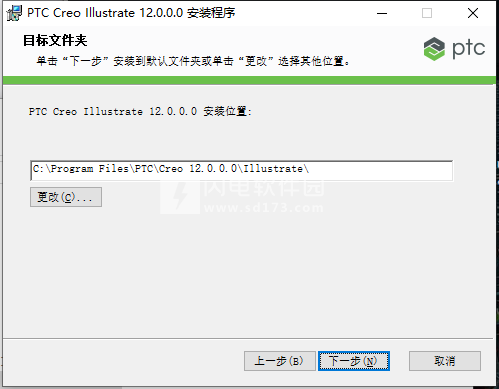

4、点击高级进行安装设置
5、创建环境变量PTC_D_LICENSE_FILE，指向PTC_D_SSQ.dat文件
6、复制“Illustrate”文件夹到安装目录中
2、将文件夹“PTC.LICENSE.WINDOWS.2026-10-15-SSQ”复制到临时目录并运行“FillLicense.bat”。 批处理脚本附近的“PTC_D_SSQ.dat”文件包含将生成具有正确 PTC HOSTID 的许可证文件，并将生成的许可证文件复制到选择的文件夹（例如，C:\Program Files\PTC）
3、安装程序，勾选我接受许可证协议
4、点击高级进行安装设置
5、创建环境变量PTC_D_LICENSE_FILE，指向PTC_D_SSQ.dat文件

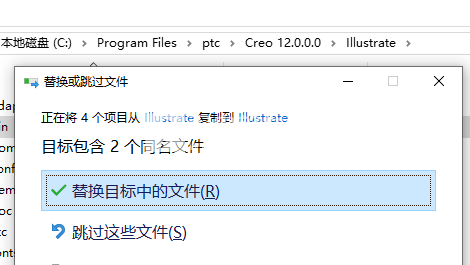

6、复制“Illustrate”文件夹到安装目录中
（默认设置为 C:\Program Files\PTC\2027.0.0.0\Illustrate）并覆盖
闪电小编说明：
用于制作产品技术文档的好软件。通过将 3D 功能与 CAD 数据相结合，该软件为消费者提供了当前的产品设计和技术规格以及组件。还能够生成准确的3D动画来说明复杂产品的工作原理，这对于了解服务器的性能至关重要。Creo Illustrate还能够列出产品的各个部分并提供常规表格。
