软件标签：IES ShapeBuilder

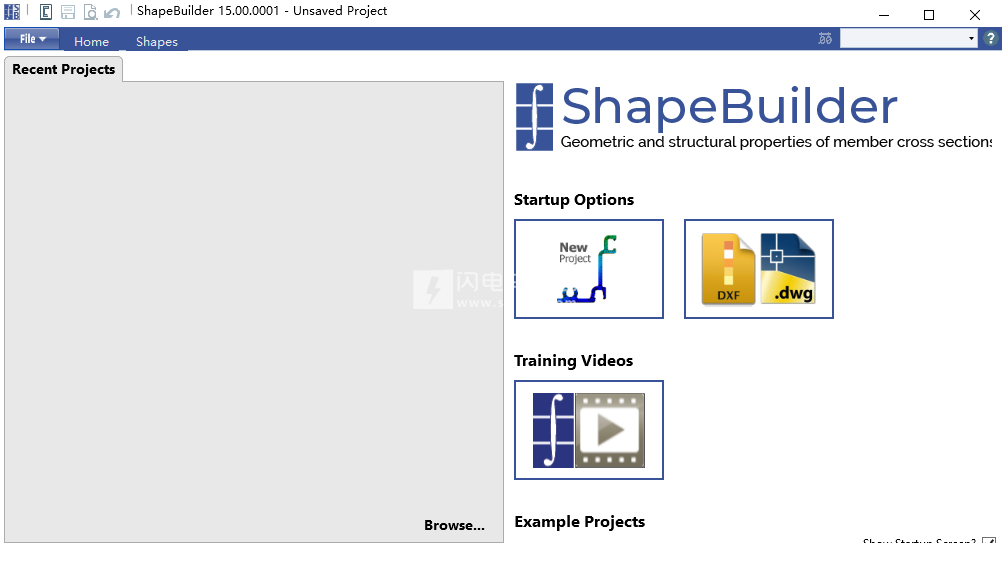

IES ShapeBuilder是快速的形状构建解决方案，旨在为用户提供一个更简单的方法来针对各种截面属性的查找分析和计算操作，轻松确定剪切、扭转特性以及应力分布，执行有限元分析，快速创建组合或切割结构形状，并可使用提供的图形编辑器来对形状进行精准的更改和编辑。支持使用简单的命令行界面作为控制程序的替代方式，内置命令可以修改形状、应用负载、提取结果、生成报告等。

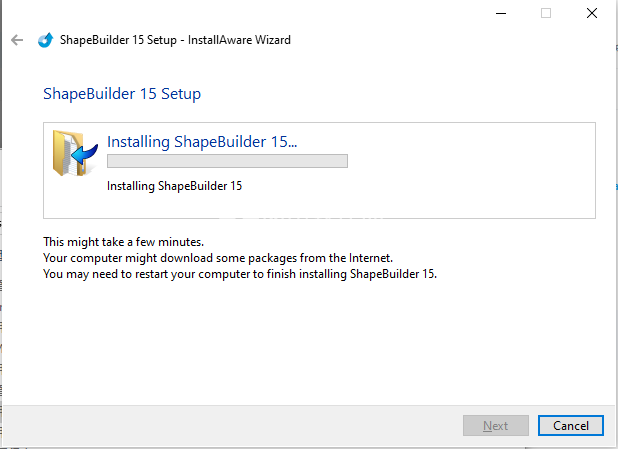

2、安装程序

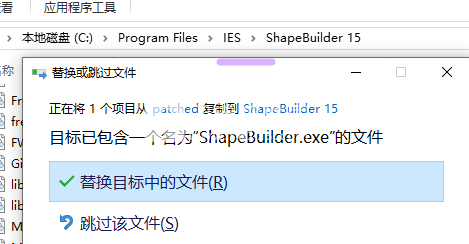

3、安装完成，不要启动，将patched中的ShapeBuilder.exe复制到安装目录中，替换即可
15.0新功能
1、弹塑性分析
增强的分析引擎现在在法向应力计算中考虑了材料屈服强度。之前的版本只进行了弹性分析，其中应力随施加的载荷呈线性增加。新的弹塑性分析选项执行非线性分析，考虑每种材料的定义屈服强度（如果可用）。一旦材料达到屈服点，应力就会限制在该极限，为承受高载荷的截面提供更真实的结果。
·你可以分析什么
单轴弯曲（单轴力矩）
双轴弯曲（绕两个轴的力矩）
拉伸或压缩的轴向载荷
组合轴向力和力矩
·分析详细信息
弹塑性分析使用材料库中定义的材料屈服强度。如果材料没有确定的屈服强度，则分析将回到该材料的弹性行为。
当横截面的一个区域达到屈服时，那里的应力被限制在屈服值；本节的其余部分将继续根据其材料特性进行响应。
如果所有法向应力结果均为零，则分析不会收敛——这通常表明施加的载荷超过了截面的塑性承载力。
2、板材结果图
除了翘曲功能外，新的板结果图功能还可以使您可视化截面上的应力分布（法向、圣维南等）。您可以在横截面上创建一个切片——水平或垂直——并查看沿该切片的应力值图。
·板结果图选项
选择切片方向（水平或垂直）
设置切片的坐标位置
调整绘图的分辨率
此工具在执行弹塑性分析时特别有用。由此产生的图可以很容易地看到横截面的哪些区域已经屈服，哪些区域保持弹性，从而为横截面的应力分布和整体行为提供了有价值的见解。
功能特色
1、创建形状
创建组合部分以查找其属性
使用标准参数化图形作为构建块
使用来自钢、木材、冷成型、铝等大型数据库的形状。
从简单文本文件（.txt）导入多边形形状
从CAD DXF/DWG文件导入形状
从STEP/IGES文件导入形状
将任何零件标记为孔
创建具有多个孔或切口的形状
通过复制现有项目创建新形状
定义每个零件的材料设置
可以分析复合截面（即计算转换后的属性）
将形状导出到自定义形状数据库，以便在ShapeBuilder和其他IES产品（如VisualAnalysis）中使用
2、分析
数值积分
有限元分析
自动构建有限元模型
有限元网格易于细化
工作时在后台执行分析
弹性或弹塑性分析选项
·简单属性计算
几何（面积、惯性矩、弹性截面模量等）
主轴（主轴方向、惯性矩、弹性截面模量等）
极坐标（转动惯量和回转半径）
塑料（塑料中性轴位置和塑料截面模量）
·高级属性已计算
法向应力（弯曲和轴向组合应力）
剪切流和面积第一矩
扭转特性（剪切中心、翘曲常数、扭转惯性矩等）
剪切应力（圣维南、弯曲、组合等）
·计算出的应力水平
可以对形状施加轴向力、弯矩、剪切力和扭矩
正应力
圣维南剪切应力
弯曲剪切应力
圣维南和弯曲剪切应力组合
合成剪切应力
3、报告
快速完整报告包括结果和所有可用的图形（可以修改）
快速基本报告包括结果和活动图形视图（可以修改）
自定义报告，仅包含您需要的信息
处理报告时的打印预览模式
将任何图形粘贴到报告中
可定制的页边距、字体、颜色
在报告页眉中使用您自己的公司徽标
打印到任何打印机，包括PDF
导出到文本剪贴板或保存为.xlsx等其他格式
4、概述
简单、标准的Windows界面，便于导航
无限制的撤消和重做命令
在任何单位系统中工作，对输入进行数学运算，使用自定义单位“样式”
程序是自文档化的，带有命令和输入参数的工具提示
多种首选项设置，以获得更好的默认值
免费提供培训视频，提高学习效率
免费技术支持电子邮件，快速、友好的周转
5、限制和假设
·概述
使用构造的几何图形对所有截面特性进行数值近似。
由于公差、制造商最小属性和未发布的几何细节，预计ShapeBuilder和数据库值之间会有轻微差异。
二维（平面）图形分析。梁或柱构件不考虑长度。
不进行构件设计或检查设计规范
不会分析开裂的混凝土部分（请参阅IES混凝土部分了解此能力）
不绘制结构图
·高级分析
剪切应力和扭转特性仅适用于具有单一外边界和单一材料的形状。法向应力适用于断开的形状。
假设多个接触部件完全连接。
计算应力反映了弹性或弹塑性材料的行为，具体取决于您选择的设置。
不计算翘曲引起的扭转应力。这需要更多关于构件全长和构件边界条件的信息，以及沿构件长度的载荷变化。这些在ShapeBuilder中都不可用。您可以使用计算出的翘曲法线函数来帮助您确定翘曲应力。
不计算由于施加在横截面特定点或区域的集中载荷而产生的应力。施加的载荷被视为“身体力”，即使它们是从特定点引用的。ShapeBuilder查看由于施加的外部载荷而在构件中产生的一般应力分布，而不是点载荷产生的局部应力。特定载荷施加点的目的是考虑会产生二次力的偏心（例如，偏心剪切力会在横截面上产生额外的扭转）。
无法根据横截面的内部压力或热变化进行应力分析。
不支持正交材质行为。假设并使用各向同性材料行为（在所有方向上使用相同的材料属性）。
不支持粘弹性材料分析（蠕变）。
不支持动态负载。
·钢筋混凝土
旧版本的ShapeBuilder提供了钢筋混凝土形状的裂纹截面分析。这些功能在ShapeBuilder 10.0中被删除，并放在ConcreteSection中。
安装教程
1、安装包如图所示2、安装程序
3、安装完成，不要启动，将patched中的ShapeBuilder.exe复制到安装目录中，替换即可
闪电小编说明：
是查找任何截面的截面属性的最快方法。轻松计算剪切和扭转特性以及应力分布。由 ShapeBuilder 计算的包括几何和结构属性，塑料、极性、主要性能，扭转特性，可以应用的荷载，获得应力结果，以及其他属性，提供更多自动化优势，提高生产力。软件无法下载？不知道解压密码？微信关注订阅号"闪电下载"获取
