软件标签：midas MeshFree
MeshFree 是领先的CAE软件！使用旨在帮助用户进行准确的仿真模拟，针对产品的原始模型进行优化和改进，发现产品的问题，验证设计，而且这些都是在产品设计阶段就能够完成的，从而有效变更设计，获得更好的问题解决方案！使用软件可以在实际运行条件下可以适用多样设计方案，确保安全、实用、经济的最佳设计方案！MeshFree使用基于单元的网格方法进行离散化（IBM-浸入式边界方法），因此可以在没有传统FEM方法的常见建模限制的情况下执行分析，例如关注几何简化或局部网格密度。MeshFree算法基本上是一种寻找物理现象近似解的方法，它将被模拟的模型划分为由节点连接的元素，并找到物理现象的近似解以进行模拟。这两种方法的主要区别在于，FEM需要一个生成网格的过程，以使实际分析域的边界与元素的边界匹配，而MeshFree使用独立于分析模型边界的结构单元。形状几何复杂性成为一个可以忽略不计的因素，欢迎有需要的朋友下载体验！
2026新功能
一、增加了螺栓连接功能
机械结构通常是由多个部件而不是单个零件组成的组件。此更新引入了一个自动化螺栓连接过程的功能，允许用户计算作用在螺栓上的载荷和通过螺栓连接的热流
1、主要新功能（智能自动孔检测）
当用户输入螺栓直径时，软件会自动扫描整个模型，并确定合适的螺栓连接孔
工作原理
·孔检测：检测可用于螺栓连接的组件中的圆孔。
配对：标识两个组件之间的中心距在允许范围内的孔
创建：自动生成两个检测到的孔中心之间的连接元素。
2、螺栓建模（RBE2+衬套元素）
该模型使用两种元素类型的组合来更准确地表示真实螺栓的物理行为，而不是将螺栓表示为简单的线元素。
·刚性图元（RBE2）：将孔周边的节点连接到中心节点。它充当刚性约束，以防止孔区域变形。
·衬套元素：代表螺栓的主体，并模拟螺栓的刚度特性。通过布什单元，可以计算作用在螺栓上的力和剪切载荷。
3、螺栓载荷和后处理功能
螺栓载荷应用和热分析能力螺栓载荷：可以施加作用在螺栓上的预紧力。支持力和扭矩输入。
热导率：在热分析中，可以考虑通过螺栓的热传递。可以定义热导率来评估传热行为。
4、结果可视化（后处理）
作用在螺栓上的力和剪切力可以使用连接载荷函数进行查看。
二、增加了瞬态热应力分析能力
以前，该系统仅支持稳态热分析和线性热应力分析。通过此次更新，增加了瞬态热应力分析功能，可以评估随时间变化的温度变化下的热应力以及温度变化引起的非线性结构行为。
在MeshFree的早期版本中，热应力分析通常是通过首先进行稳态传热分析，然后将得到的温度分布作为线性结构分析中的负载条件来进行的。通过此次更新，从瞬态传热分析中获得的随时间变化的温度结果可以直接用作非线性静态分析中的热负荷，从而更准确地评估热变形和热应力。
三、自动网格预览
此更新的关键功能是能够在运行分析之前预览决定分析质量的网格。
以前，MeshFree使用AutoGrid方法，该方法根据用户指定的计算机内存大小自动生成最佳网格。
以前方法的局限性：用户只能在分析完成后通过检查结果窗口来验证网格密度。
如果网格太粗或太大，用户必须修改设置并从头开始重新启动分析，这会导致不必要的重新分析。
用户现在可以在建模阶段实时预览生成的网格，然后再运行分析。
基于内存的估计：系统根据可用内存和几何复杂度计算网格密度，并显示预期的网格分布。
几何细节验证：用户可以提前验证薄板或小孔是否正确反映在网格中。
实时预览：当修改内存设置时，网格大小会立即更改，允许用户实时检查更新的网格配置。
四、颜色更改功能
MeshFree包含一个强大的功能，称为基于颜色的加载更新。即使稍微修改CAD几何图形并重新加载模型，也可以自动更新指定给特定颜色的载荷或边界条件。
此更新允许用户直接控制和完全管理此自动化功能。
在CAE分析中，可以根据颜色指定载荷和边界条件。
以前的不便之处：当存在多个载荷表面或边界条件区域时，每个表面都必须单独选择。
如果设计模型发生了变化，并且必须在相同的负载或边界条件下重新运行分析，则用户必须重复相同的设置过程。
改进：在MeshFree中，用户可以在软件中修改颜色，并根据这些颜色定义分析条件。通过使用颜色代码，即使CAD模型发生变化，也可以应用相同的基于颜色的自动更新功能。
在零件和面部级别进行灵活的颜色控制
方便：只需点击一下，用户就可以更改整个部分或特定面部的颜色。
颜色编号（RGB）规格：显示唯一的RGB颜色代码，以便保持CAD模型中使用的相同颜色值。这对于确保CAD模型和仿真模型之间的数据一致性至关重要。
基于颜色的负载/边界条件管理
颜色可以用作标签。例如，“红脸=负载500 N”或
“Blue face=Fully Fixed”可以直接在MeshFree中定义和管理。
五、显示模式和透明度功能
“工程师发现复杂组件中隐藏真相的眼睛。”
发动机、变速箱和泵等机械系统由数百个组装好的部件组成。仅从外部来看，很难理解模型内部发生了什么。此更新允许用户自由检查复杂模型的内部。
以前，MeshFree提供了一种着色模式，默认情况下将模型曲面显示为不透明对象。
前一种方法的局限性：例如，在检查施加在外壳内轴上的负载是否正确定义时，用户必须隐藏周围的外壳进行检查。
然而，隐藏套管使得很难验证轴是如何与套管对齐的。
关键点更新：各种可视化选项除了着色模式外，现在还支持多种显示模式，为复杂的装配提供了更好的可视化选项。选择目标零件并右键单击后，用户可以选择“显示模式”或“透明度”。
新显示模式
带线着色：显示着色曲面和模型线。
此模式突出显示曲率变化的重要边，有助于理解几何特征。
仅着色：仅显示模型的着色外观，不显示曲面边缘。
仅线条：仅显示模型的外边缘，不显示着色。
此模式可用于识别内部结构特征。
透明度控制：零件的透明度可以从级别1自由调整
到9级。级别1最接近透明，而级别9几乎不透明。
黑色边缘仍然清晰可见，使用户能够准确识别内部组件的位置。
功能特色
1、几何和材料
几何：支持中间格式Parasolid、STEP、ACIS、IGES
*自动搜索接触对并定义接触
各向同性材料：：支持线弹性、弹塑性、超弹性(如橡胶)、温度依存等材料定义；
正交异性材料：：支持线弹性、温度依存等材料定义支持中国及其他国家和地区规范的材料数据、材料数据库可自定义新增*基本版的求解功能仅可使用线弹性材料模型，其他材料模型需购买非线性模块
2、荷载和边界
静力荷载：重力、力、集中质量、压力、扭矩、离心力、位移、初始温度、温度
热荷载：初始温度、固定温度、热通量、热对流、热源、热辐射
边界：一般自由度约束、对称约束、刚性连接、弹簧连接、自动接触、手动接触、自接触
3、求解器
64位求解器；多核求解器(SMP)；支持GPU加速；支持薄板设计分析
4、分析和结果
接触：导入装配体模型时，自动生成焊接接触；支持焊接接触和小位移滑动、一般接触的线性计算
线性静力分析：可施加温度荷载
模态分析：按输入的模态阶数或者感兴趣频率范围计算固有频率和振型
稳态热传递：支持装配体部件之间的热接触
稳态热应力：支持热-结构顺序耦合，先计算温度场，再计算应力场
自动更新：支持多方案产品设计的快速分析(在定义初始设计几何的载荷和边界条件后，当设计几何在相同的载荷和边界条件下发生变化时,实现快速分析)
一般结果：动画、结果云图、任意位置结果数值、线上图、显示结构化网格、多方案产品设计结果对比、最大值/最小值、剖面、对称
能量误差分析：通过总误差百分比判断网格密度是否足够。
线性静力分析：能量误差分析、反力、位移、von Mise应力和应变、主应力、正应力和正应变、切应力和切应变
模态分析：固有频率、振型、模态表格、频率响应评价
稳态热传递：温度、温度梯度、热通量
稳态热应力：稳态热传递结果与线性静力结果
5、数据接口
CATIA、Pro-E、NX(UG)、SolidWorks、Solid Edge、Inventor
6、疲劳分析
支持应力寿命法和应变寿命法；支持线性S-N曲线和E-N曲线；输出疲劳寿命和损伤度
7、预应力模态
支持线性静力和热应力分析下的预应力模态分析；输出预应力分析结果以及模态分析结果
8、拓扑优化分析
优化目标包含刚度最大(基于线性静力分析，对应体积约束条件)、特征值最大(基于模态分析，对应体积约束条件)、体积最小(基于线性静力分析或模态分析，对应位移、应力或特征值约束条件)；采用伪密度法进行计算；铸造方向包含单向、双向以及通过所有，支持对称制造条件；定义设计区域和非设计区域；查看拓扑优化结构，计算优化后的体积
9、瞬态响应分析
支持直接积分法和模态叠加法，后者支持直接导入模态分析结果；时间依存荷载包含时间依存力、时间依存压力、时间依存位移、时间依存速度以及时间依存加速度；支持均匀的结构阻尼以及模态阻尼；输出位移、速度、加速度以及应力结果
10、频率响应分析
支持直接积分法和模态叠加法，后者支持直接导入模态分析结果；频率依存荷载包含频率依存力、频率依存压力、频率依存位移、频率依存速度以及频率依存加速度；支持均匀的结构阻尼以及模态阻尼；支持多种频率定义方法，包含离散、线性、对数和集中；输出位移、速度、加速度以及应力结果
11、反应谱分析
支持直接导入模态分析结果；支持中国及其他国家和地区设计谱数据；模态组合方法包含ABS、SRSS、CQC、TENP以及NRL；输出模态组合位移、速度、加速度以及应力结果
12、随机振动分析
支持直接积分法和模态叠加法，后者支持直接导入模态分析结果；频率依存荷载包含频率依存力、频率依存压力、频率依存位移、频率依存速度以及频率依存加速度；支持均匀的结构阻尼以及模态阻尼；支持多种频率定义方法，包含离散、线性、对数和集中；支持自功率谱密度定义；输出PSD结果、RMS结果
13、瞬态热传递分析
支持时间依存温度、时间依存热流量、时间依存热对流、时间依存热源以及时间依存热辐射的定义；支持用户自定义时间步骤；输出温度、热梯度以及热流量结果
14、非线性静力分析
材料非线性：①弹塑性(支持理想弹塑性模型、双线性模型以及多段线模型；支持等向强化和随动强化硬化规则)；②超弹性(提供Polynomial，Ogden，Blatz-Ko超弹性模型)
几何非线性：支持大位移、大转动和大应变；可考虑弹塑性和超弹性材料；可考虑刚性条件、跟随力等
接触非线性：支持自接触，支持摩擦系数、法向刚度比例因子和切向刚度比例因子的定义
安装激活教程
1、在本站下载并解压，如图所示
2、将文件夹“MIDAS_Flex_Server_11.7.0_x64”复制到C:，以管理员\MIDAS_Flex_Server_117.0_x64\Server_install.bat身份运行，等待新服务“MIDAS许可证服务器”安装并启动

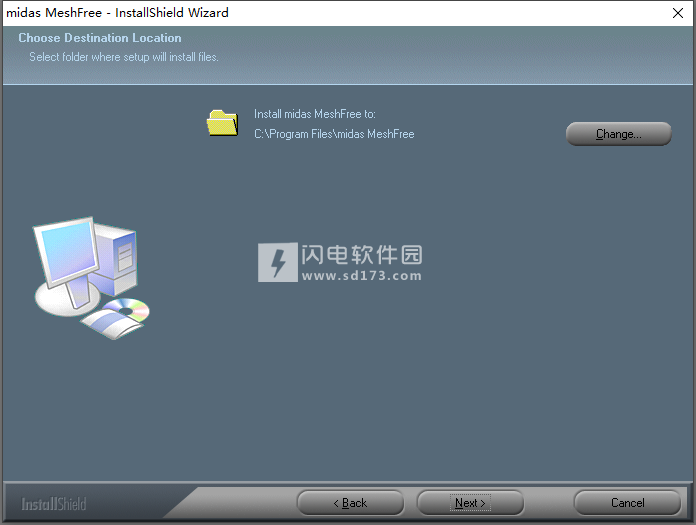

3、安装midas MeshFree 2026 R1 Win64

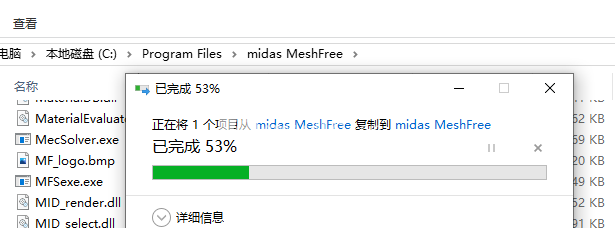

4、安装完成，将文件夹“midas MeshFree”复制到安装目录中，默认C:\Program Files\midas MeshFree

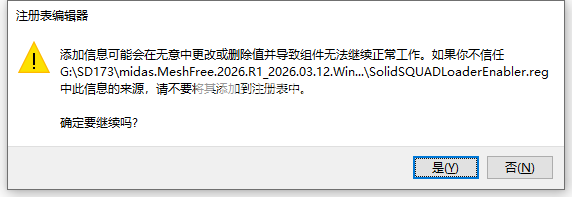

5、运行“SolidSQUADLoaderEnabler.reg”并确认将信息添加到Windows注册表中
6、使用以下命令运行程序：
7、重新启动计算机！
3、安装midas MeshFree 2026 R1 Win64
4、安装完成，将文件夹“midas MeshFree”复制到安装目录中，默认C:\Program Files\midas MeshFree
5、运行“SolidSQUADLoaderEnabler.reg”并确认将信息添加到Windows注册表中
6、使用以下命令运行程序：

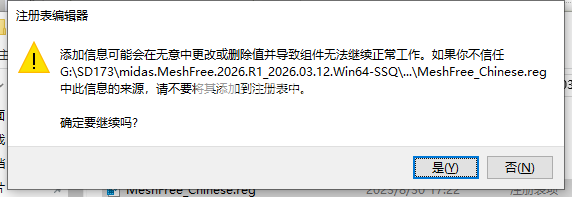

英文界面>运行MeshFree_English.reg
中文界面>运行MeshFree_Chinese.reg
韩语界面>运行MeshFree_Korean.reg
日文界面>运行MeshFree_Japanese.reg
7、重新启动计算机！
开始>midas MeshFree>midas Mesh Free 2026 R1>许可证>勾选“网络（FLEXnet管理器）”，
对于HOST ID输入：27880@localhost
闪电小编说明：
机械领域整体仿真分析解决方案，用于产品设计初期的快速验证，其优势在于即使初学者也能很快上手。是基于隐式边界法 (IBM) 开发的全新无网格划分仿真分析软件，提 供支持中英 文切换的人性化界面。与传统的有限元软件不同的是，MeshFree 进行分 析时，无需进行模型的清理简化， 无需进行网格划分操作。用户只需三步骤即可完成，导入 CAD、输入荷载和边界条件、结果分析。 通过 midas MeshFree 能够大幅 减少设计周期，帮助工程师把更多的时间投入到更有价值的工作上，丰 富的设计和创 新能力将会大大提高企业的竞争力。
