Elek Cable High Voltage是专业强大的工程软件，可以为各种不同结构的现代挤压电力电缆进行定制额定电流计算，包括直流和交流应用的电缆、单相或三相、多芯单芯电缆、铠装和铠装电缆。内置的电缆编辑器在指定电缆可能包含的各种组件的参数方面提供了相当大的灵活性。 要对电缆进行建模并确定其额定电流，需要了解其物理结构，信息来自电缆制造商数据表。
2、安装
3、完成后，应用patch补丁
功能特色
1、独立验证的结果
ELEK电缆高压计算经过行业认可的基准研究和独立数值分析验证，以确保最高准确性和信心水平。
·行业基准
电缆额定数据通过独立CIGRE基准研究（包括TB 880和TB 908）验证，确保IEC电缆等级方法和装甲损失计算的准确实施。
·数值验证
计算结果通过有限元分析（FEM）模型*独立交叉核对，以验证实际安装条件下的热性能和电流额定值。
2、安装方法种类繁多
标准 IEC 60287 系列，IEC 60853-2，IEC 60949。
已通过CIGRE TB 880验证。 装甲部队损失给CIGRE TB 908。
·空中与空中团体
未围栏——暴露在阳光下或有遮阳处。被管道包围。多芯或单芯电缆组。调节环境空气温度。
·保证协议
考虑循环电流和涡流损失。实心、单点、交叉键合接地和ECC位置优化。
·直接埋设或管道内
在任意电缆类型的定制布置中，多个埋地电路负载均等或不等。电缆周围土壤干燥。
·埋在热回填中
多种定制电缆布置直接埋设或埋入热回填管道中。土壤温度地块。
·未填水槽
安装在未填满的电缆槽内的电缆额定值，这些槽被埋藏并覆盖至地面。
·通风隧道
计算多重电线的电流额定值 安装在定制隧道内的电路 通风系统符合IEC 60287-2-3标准。
·立管与J管
电缆安装在带有开放端的立管中，一端两端开合。海上风电场管内电缆的电流额定值。
·有限元法
超出IEC标准的限制。例如，模拟多个具有不同热阻率的土壤区域。
3、附加模块
强大的附加模块，显著扩展了功能。
·紧急与循环评级
根据标准IEC 60853和Neher-McGrath方法计算瞬变额定。
·短路评级
定制电缆金属部件的绝热和非绝热短路额定（自动检测）。
·磁场
微特斯拉中任意高度的磁场密度，适用于任何埋藏或空气电缆的排列。
·多重电缆交叉
计算符合IEC 60287-3-3标准的降额，适用于一个或多个电缆电路或热管以任意角度交叉。
·序列阻抗
根据安装和电缆型号自动计算正负和零序列，以及浪涌阻抗。
·随机填充的电缆托盘
线缆束安装在电缆托盘中的额定值，提供防火绝缘、电缆托盘盖、定制多样性和太阳能辐射选项。
4、有限元方法模块
有限元法是计算电缆电流额定值最准确的方法。
·超越IEC 60287限制
可在FEM中建模的安装方法包括：任意组合的直接埋地、多重回填、填充槽和多条电缆电路。
·准确的埋藏评分
IEC标准假设地表为等温（理想）地面，而FEM则考虑对流，从而获得更准确的评定。
·多重回填
模拟具有不同热阻率的区域，包括多个分离回填或具有不同热阻率的土壤区域。
·自动网格
FEM算法自动网格化环境及所有电缆组件，实现高精度节点温度计算。

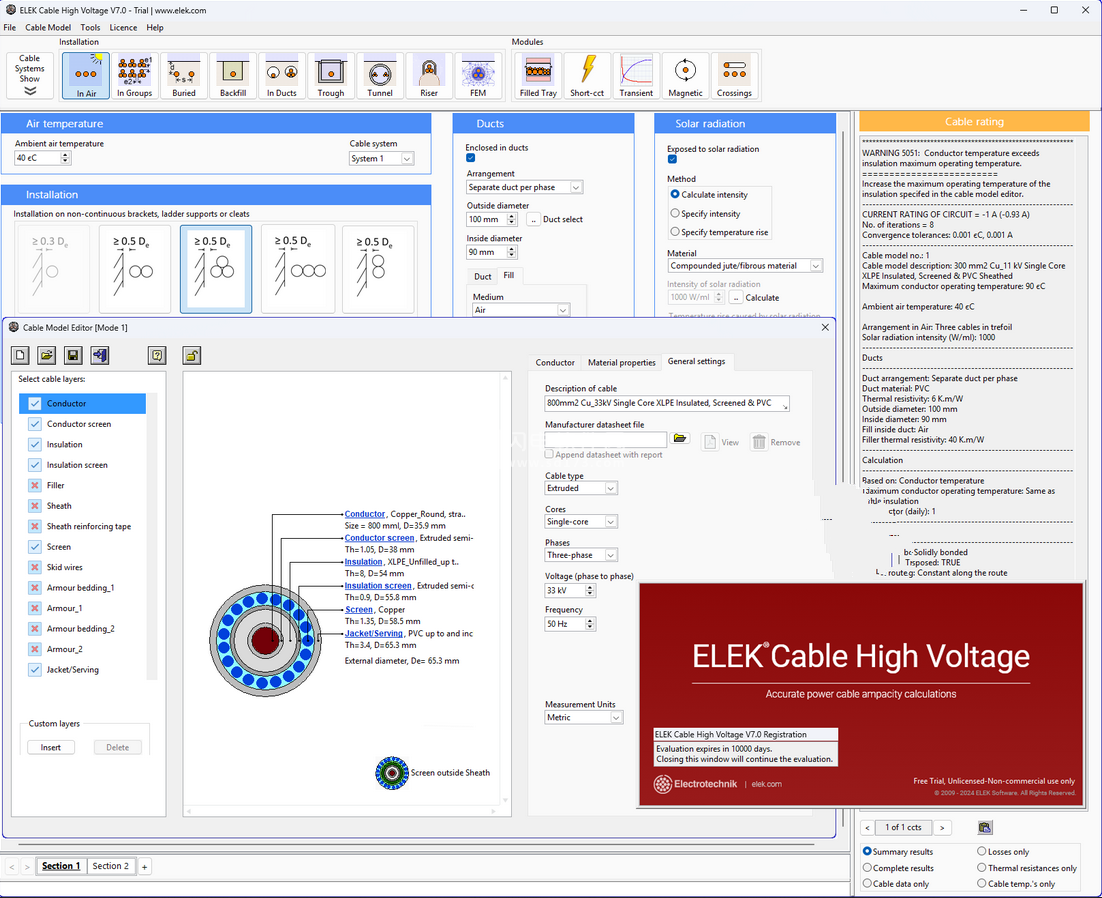

5、带AI的图形电缆建模
非常容易根据结构定制线缆模型。
用AI处理PDF数据表并将其转换为模型。
·定制电缆型号
利用数据手册或制造商目录，可以轻松构建电缆模型以进行定制额定值计算。
·预制电缆数据库
包含最大预建模电缆数据库，涵盖LV至525 kV暖通空调和HVDC电缆。
·多种电缆类型
单芯或多芯、直流、单相或三相。铜或铝。有屏蔽、护套或装甲电缆。
·来自PDF数据表的AI电缆建模
上传制造商的PDF数据表，AI会自动生成模型。
6、高级报告
漂亮、全面且易懂的报告。
·PDF报告
以PDF格式制作完整详细的报告。
·详细结果
所有损耗和热阻计算的结果。
·贵公司的标志
在报告中添加您自己的公司标志和自定义字段。
·直接发送至 Microsoft Excel
报告可以直接生成到 Microsoft Excel 文件中。
安装说明

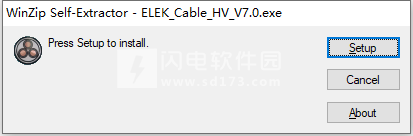

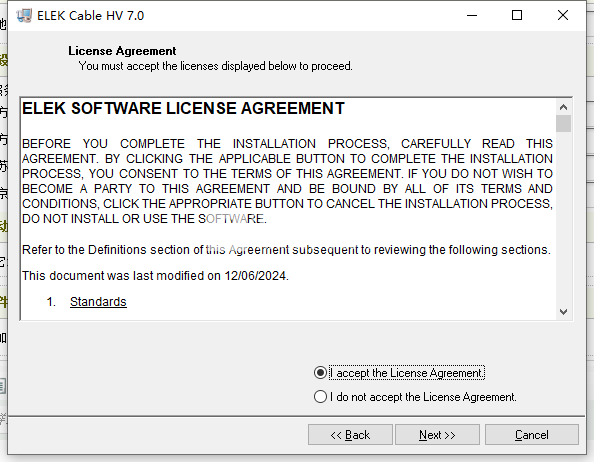

1、下载并解压2、安装
3、完成后，应用patch补丁
闪电小编说明
可对多种类型的电缆进行建模，计算电力电缆的允许电流负载和加热，特别是中高压电缆，立即完成从LV到HV/HVAC/HVDC的电缆线路设计。软件无法下载？不知道解压密码？微信关注订阅号"闪电下载"获取
