Simcenter FloTHERM Suite2019破解版是一种热建模分析工具，旨在模拟电子系统，子系统和封装中的气流和热传递。 使用Simcenter Flotherm缩短设计周期，产生更好，更可靠的产品，保障设计正确。在构建和测试原型之前，您可以在电子系统开发的最早阶段使用模拟来观察设计变化对热行为的影响。Simcenter Flotherm使用计算流体动力学（CFD）来分析气流和热传递，专门用于研究电子设备中的这些现象。使用Simcenter Flotherm，您可以定义需求，设置数学建模参数，构建几何图形，添加解决方案网格，解决方案并显示结果。本次带来最新2019破解版下载，含安装破解教程，有需要的朋友不要错过了！
软件特色
1、加速热设计工作流程
FloTHERM集成了流行的MCAD和EDA工具。其XML导入功能简化了构建和求解模型，自动后处理结果。FloTHERM的自动顺序优化和DoE功能可缩短实现优化设计所需的时间，使其深深嵌入设计流程中。
2、强大的网格划分和快速求解器
FloTHERM使工程师可以专注于设计，在工程时间尺度内提供最准确的结果。其SmartParts和结构化笛卡尔方法为每个网格单元提供最快的解决方案时间。FloTHERM“局部网格”技术支持解决方案域的不同部分之间的整体匹配，嵌套，非保形网格接口。
3、可用性和智能热模型
FloTHERM中的集成模型检查使用户可以看到哪些物体附着了材料，每个物体附着的电源以及相应的装配级功耗。它还标识对象是否正在创建网格线。
FloTHERM智能组件代表了大量供应商提供的全系列电子产品的IC，简化了模型创建，最大限度地缩短了解决时间并最大限度地提高了解决方案的准确性。
4、从元件到系统的热特性和分析将
FloTHERM与T3Ster瞬态热特性相结合，用于真实电子的热模拟。由于热量问题，组件的可靠性会呈指数级下降，因此使用T3Ster可以让制造商设计出具有卓越散热性能的芯片，IC和PCB。他们还可以为下游应用发布可靠的热数据。
现在，FloTHERM可以使用T3Ster使用的相同数学过程将模拟的瞬态热响应转换为结构函数曲线。已知这些结构函数曲线与器件的物理结构相关，因此是将仿真结果与实际测试数据进行比较的理想平台。FloTHERM的指挥中心现在提供封装热模型的自动校准，以匹配T3Ster结果，确保正确的热响应，无论功率脉冲的长度如何。设备制造商和系统集成商现在可以使用校准模型来设计更可靠的产品，避免在整个产品生命周期内出现热致故障。
软件优势
1、自1989年以来的市场领导
2、在20家顶级消费电子公司中，有10/17的公司依靠FloTHERM进行热设计
3、数据可互操作，支持从T3Ster和DynTIM导入基于测量的热模型
4、与MCAD和本机EDA接口紧密集成
5、网格划分和解决方案技术可确保最快的结果时间，以跟上设计变更的步伐
6、处理具有数千个物体和数百万个网格单元的工业强度案例
7、使用FloTHERM Command Center模块实现全自动整体设计优化功能
8、完整的XML导入功能和结果后处理，以支持工作流程自动化
9、FloVIZ是一个免费的后处理模块，在当今高度协作的设计环境中与其他利益相关者分享FloTHERM结果
使用说明
1、航空航天与国防
热管理是维持航空电子系统可靠性和增加技术进步的关键因素，需要最先进的热仿真工具。
FloTHERM提供电子冷却功能和EDA接口，以优化高可靠性产品开发的工作流程和准确性：
EDA数据利用率高，准确性高
PCB走线表示
模具到机架尺寸比例分辨率
2、汽车
FloTHERM为汽车电子提供最先进的仿真技术，其中小型化的增加使热管理变得至关重要，但难以实现。使用FloTHERM，汽车工程师可以解决从最小的芯片到最大的外壳的任务：
实时网格划分
详细的模具到机箱尺寸比例分辨率
快速，高精度的解决方案
广泛的电子冷却功能
3、芯片级设计任务
随着元件的缩小，较薄的芯片会导致更大的芯片间温度变化，因此结温不再被视为单一值。由管芯堆叠产生的管芯内效应使得热点温度和位置取决于管芯上的功率分布，并且是使用轮廓的函数。具有有源电源管理的最具挑战性的产品设计需要详细的封装热模型和芯片功率映射。在半导体行业，3D-IC正在迫使IC设计流程变得具有温度感知能力。
4、组件级设计任务
准确的元件温度预测是确保元件在安全范围内运行所必需的。在整个设计流程中，元件的表示必须演变预测板与空气或附加散热器之间的热通量，外壳温度和结温，以及极端情况下芯片本身的温度变化。供应商必须为其客户提供支持其设计需求的热模型。
5、PCB级设计任务
PCB冷却很大程度上取决于当地的气流分布，当空气通过电路板上的元件时，气流分布会中断，导致电路板上的分布不均匀，再循环和热点，并且加热散热器会加剧这种情况。元件放置和电路板本身的设计强烈影响元件冷却。通过仔细关注靠近元件的铜含量和布局，以及通过在元件下方使用散热孔，可以增强散热效果。
6、机箱级设计任务
电子冷却是一项挑战，从系统级开始，特别是对于风冷电子设备。通过系统的空气流冷却电子设备，但被电子设备和其他内部几何形状破坏。外壳或电子设备的变化会改变空气流速和分布，从而改变冷却，使得加热散热片成为设计后的危险因素。正确选择风扇和通风口的尺寸和定位以及散热器尺寸和优化是系统级设计任务。
7、房间级设计任务
在数据中心，冷却系统的设计对数据中心是否能够实现其设计能力并且不受冷却问题的限制具有很大影响。冷却系统的选择极大地影响了机架之间的运行成本和热交互。这种热交互使得部署，移动或刷新资产成为当今关键任务设施的不可接受的业务风险。
安装破解教程
1、在本站下载并解压，如图所示，得到以下内容
2、安装Siemens Simcenter Flotherm 2019.1 Win64，加载FloTHERM.2019.1.Win64.iso，双击install windows.exe安装，耐心等待一会儿

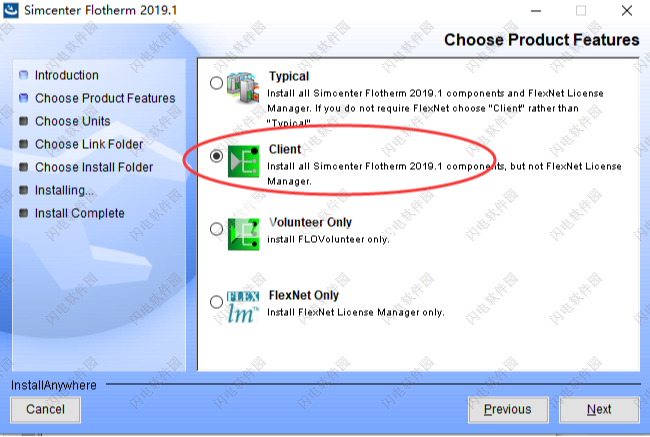

3、如图所示，在产品功能选择窗口中，我们勾选Client客户端选项，点击next
4、您想在哪里创建产品图标？勾选即可，点击next
5、选择软件安装路径，点击next
6、安装过程需要耐心等待，如图所示，安装完成，退出安装向导
7、根据情况选择安装FloTHERM.PCB.2019.1.Win64，方法选择都一样，安装完成后不要启动程序，将_SolidSQUAD_文件夹中的flosuite_v123程序文件夹复制到安装目录中，默认路径C：\ Program Files（x86）\ MentorMA \ flosuite_v123（对于Flotherm PCB，将flopcb_v12.3程序文件夹复制到默认C：\ Program Files（x86）\ MentorMA \ flosuite_v123 \ flopcb_v12.3中）
8、将破解文件夹中的mgcld_SSQ.dat复制到软件安装目录中，并创建环境变量
变量名：MGLS_LICENSE_FILE
变量值：指向mgcld_SSQ.dat的路径
9、以上操作完成后重新启动计算机即可
使用帮助
一、项目概况
每项研究都封装在一个独特的Simcenter Flotherm项目中。
与研究相关的所有数据都存储在Simcenter Flotherm自动创建的项目目录结构中。打开或保存项目时，Simcenter Flotherm会自动从项目目录中检索或存储信息，隐藏用户对大量数据文件的处理，从而使其更易于使用。
1、目录结构
虽然理解运行Simcenter Flotherm的目录结构并不重要，但如果您决定为不同类型的项目或单个用户维护不同的数据区域，则会在此处介绍它。
默认安装在Program Files（在Microsoft®Windows®上）或在/ opt / on UNIX上创建MentorMA目录。 Simcenter Flotherm项目目录的位置（称为解决方案目录）默认为flosuite_v <version> \ flotherm \ flouser，但您可以在保存项目时将其更改为其他目录。在多用户系统上，单独的解决方案目录对于指定不同的用户区域很有用。
在项目解决方案目录中，每个项目都有自己的以项目命名的目录，但具有数字扩展名。在每个项目目录中，单独的数据类型保存在子目录中。
以下文件和目录是您可能需要手动访问的唯一文件和目录：
项目解决方案目录，如果flouser被重新定位。
group.bak，项目文件的备份，保存在PDProject目录中。如果需要还原项目，请使用group.bak替换组文件。
Libraries目录中几何和属性的库文件。
floqueue，用于设置远程解决方案环境。
不要编辑.LMCache和.LMRecent目录，这些目录适用于库管理器所需的系统文件。
2、使用项目文件
要在Simcenter Flotherm中处理项目，您可以创建新项目或加载现有项目。
在保存项目之前，解算器不会运行。
保存项目后，您可以重新加载它，如果需要，可以将其导出以进行存档并在其他Simcenter Flotherm，MCAD或ECAD系统中使用。
二、以交互模式启动和运行
以交互方式运行可以在同一程序会话中完成设置，流量计算和结果分析。
1、限制和限制
Simcenter Flotherm只能在Windows平台上以交互式（GUI）模式运行。
2、程序
要从任务栏启动GUI，请选择开始>所有应用程序> MentorMA> Simcenter Flotherm版本> Simcenter Flotherm版本。
（可选）创建Simcenter Flotherm批处理文件的快捷方式并使用：
安装目录\ flosuite_vversion\ FLOTHERM\ WinXP的\ BIN \ flotherm.bat
其中，stall_dir是您安装Simcenter Flotherm的目录。
三、从命令窗口开始
您可以从命令窗口使用指定的项目启动产品。
程序
要从任务栏启动命令窗口，请选择开始>所有应用程序> MentorMA> Simcenter Flotherm版本> Simcenter Flotherm版本环境Shell。
使用-p选项运行flotherm命令。
四、退出
如果求解器未运行且保存当前打开的项目，则退出很简单。
1、限制和限制
如果在交换因子计算或解算器运行时尝试退出Simcenter Flotherm，系统将提示您确认或取消请求。如果选择“否”取消退出，则Simcenter Flotherm不会退出，但会关闭所有打开的对话框。如果选择“是”继续，解决方案将中断，Simcenter Flotherm将退出。
2、程序
选择“项目”>“退出”。
Simcenter Flotherm在退出程序之前检查项目更改。
如果检测到更改，请选择以下选项之一：
单击“保存”以在退出之前保存项目和解决方案数据。
如果保存新项目，则可以使用“保存项目”对话框为其指定名称，标题和类。现有项目被覆盖。
单击“放弃”以在退出之前不保存项目，但在退出之前备份并删除解决方案数据。备份结果用于从以后进行插值。
单击“取消”以取消退出请求。
五、将操作序列记录到FloSCRIPT文件
FloSCRIPT文件是可以记录一系列用户操作的XML脚本文件。
限制和限制
受限于项目经理，Command Center和MCAD Bridge应用程序。
程序
在相关的应用程序窗口中，选择“宏”>“记录FloSCRIPT”。
Record FloSCRIPT文件浏览器打开。 默认文件夹是
安装目录\ flosuite_version\ FLOTHERM\ WinXP的\ BIN
输入FloSCRIPT文件的文件名。 （可选）导航到另一个文件夹。 单击保存。
开始执行您要记录的操作。
您可以随时暂停（Macro> Pause FloSCRIPT）并恢复（Macro> Resume FloSCRIPT）录制。
完成后，选择“宏”>“停止FloSCRIPT”。
六、运行FloSCRIPT文件
FloSCRIPT文件是可以运行一系列操作的XML脚本文件。
限制和限制
FloSCRIPT文件仅适用于一个应用程序：项目管理器，命令中心或MCAD桥。 如果您尝试在记录它的其他应用程序中运行文件，则会生成错误消息。
程序
确保正确的应用程序窗口处于焦点，然后按Ctrl + R. 或者，选择“宏”>“播放FloSCRIPT”。
Play FloSCRIPT文件浏览器打开。 默认情况下，仅列出* .xml文件。
导航到FloSCRIPT文件，然后单击“打开”。
注意：
FloSCRIPT文件也可以从命令行flotherm命令运行。
