Flowcode8破解版是一款专业的用于电子和机电系统开发的图形化语言开发环境，通过使用空白画布开始并拖动所需的功能来设计系统。从简单的LED或开关到模拟输入甚至高级GSM调制解调器 Flowcode都带有内置组件，使您可以快速，轻松地设计复杂系统。为了简化设计简化，我们添加了项目浏览器，搜索和替换，更新的2D面板和新的3D面板等功能，所有这些功能都旨在减少开发项目所需的时间。甚至有一套DSP 内置的组件可以让您简单地完成一系列复杂的数字信号处理技术。仿真旨在为您的代码提供测试平台，不仅可以让您熟悉如何编程，还可以让您在接近嵌入式硬件之前建立对例程的信心。该仿真还能够通过以太网，蓝牙，USB或COM端口进行通信，从而可以广泛支持连接到现有硬件。还包括模拟在外部DLL中执行宏的能力允许扩展和与现有代码库集成。最后，模拟有一个庞大的函数库，允许您执行诸如在系统上读/写文件，操作面板属性和位置，解析芯片定义文件等操作。许多这些内置函数已包含在组件中允许模拟例如FAT SD卡组件。这些功能结合在一起，可以使用SCADA等系统，只需一台计算机就可以测量和控制与之相连的系统。除了使用模拟和各种面板测试代码外，Flowcode还内置了一些其他功能，旨在帮助您测试代码和硬件。所述控制台窗口允许一些更高级的组件来自动传递数据到文本中可以容易地看到和由用户，编辑字段控制台演示。“ 范围”窗口允许模拟和通信组件自动将数据传递到图形轨迹，这有助于理解系统或错误，范围演示。该控制台和范围还可以通过你的程序，让您可以轻松地添加自己的调试程序直接使用。电子模块可以轻松地将各种硬件组合插在一起，从而实现快速简单的原型设计。一旦系统启动并运行，您就可以使用E-block数据表中的原理图，仅使用您需要的特定部件生成自己的自定义电路。说这个Flowcode可以用于几乎任何硬件外设设置，因此E-block绝对不是必须的。Flowcode直接支持一系列Matrix产品，但内置支持PICkit 2，PICkit 3，AVRISP vII和Arduino等编程器。事实上，Flowcode可以与任何可以通过命令行调用驱动的嵌入式程序员一起使用，也可以手动传递已编译的二进制文件，例如projectname.hex。Matrix还提供ECIO目标，即低成本项目板和MIAC，这是一种坚固的PLC型控制器。两个平台均由内置USB编程和USB通信兼容性的微控制器组成，允许Flowcode仿真直接与硬件通信，Flowcode 8中找到令人兴奋的新功能列表，包括Raspberry Pi支持，C代码模拟和新编程模式。本次小编带来的是Flowcode8破解版，含crack破解文件以及详细的安装破解图文教程！
2、双击FlowcodeV8_Installer.msi运行安装，如图所示，点击Downloadly iRl
3、勾选I accept the terms of this License Agreement，点击next
4、点击change选择软件安装路径，点击next
5、如图所示，点击install安装
6、安装中，大家稍等一会儿
7、安装完成，点击finish退出向导

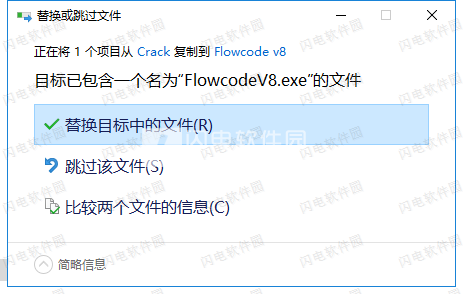

8、不要运行软件，回到安装包中，将crack破解文件夹中的FlowcodeV8.exe复制到软件安装目录中，点击替换目标中的文件
安装破解教程
1、在本站下载并解压，如图所示，得到FlowcodeV8_Installer.msi安装程序和crack破解文件夹2、双击FlowcodeV8_Installer.msi运行安装，如图所示，点击Downloadly iRl
3、勾选I accept the terms of this License Agreement，点击next
4、点击change选择软件安装路径，点击next
5、如图所示，点击install安装
6、安装中，大家稍等一会儿
7、安装完成，点击finish退出向导
8、不要运行软件，回到安装包中，将crack破解文件夹中的FlowcodeV8.exe复制到软件安装目录中，点击替换目标中的文件
功能特色
1、非程序员友好
那些很少或没有编程经验的人可以使用没有障碍的Flowcode。在几分钟内，初学者就可以开始使用可用的图形编程模式开发电子系统。Flowcode非常适合教授和学习关键的微控制器系统原理。
2、Flowcode节省时间
作为一个直观的图形化编程IDE，Flowcode用户可以快速开发复杂的系统。工程师使用Flowcode，因为它允许快速开发，加快微控制器系统开发的学习过程。
3、测试和调试
内置Flowcode是一个数据记录器和示波器，使测试和调试过程简单明了。将Flowcode的Ghost技术功能与我们的E-blocks硬件平台相结合，可进一步增强这一功能。此外，Flowcode还兼容外部硬件，包括示波器，电源，信号发生器等。
4、高级模拟
Flowcode模拟用户程序的能力以及与SolidWorks等3D CAD软件包的兼容性使得那些正在开发机电设计的人能够轻松地对其进行表征和建模。
5、微控制器的灵活性
Flowcode使您能够以简单灵活的方式处理多种芯片变体。代码移植变得简单，这意味着无论您是使用Arduino，PIC，Atmel AVR，ARM还是Raspberry Pi硬件平台，都可以轻松切换目标设备。
6、
6、
Flowcode8新功能
1、新的编程模式
Flowcode是Arduino等平台的完美流程图语言。但是，用户现在可以在“块”模式，“伪代码”以及C代码中进行编程。使用Blocks编程可以比作Blockly库用于创建块编程语言（如Scratch或App Inventor）的方式，而Pseudocode为用户提供了一种构建命令和构建程序的新方法，而没有C的复杂性。
2、C代码模拟和转换
您现在可以轻松地将大多数C代码转换为流程图并模拟C代码。Flowcode始终允许用户将流程图转换为C代码，但相反的情况却无法实现。Flowcode 8改变了这一点，并且还允许用户不仅在四种主要编程模式之间切换，而且还是第一次模拟C代码。
要转换C代码，只需单击并突出显示要转换为流程图的C代码图标，然后右键单击该图标并选择“转换C代码”菜单选项。然后，C代码将被Flowcode解析并转换为相关的流程图标。
将鼠标悬停在左侧的图片上，查看正在转换的C代码。
3、Raspberry Pi作为Flowcode目标
Flowcode 8首次使用户可以定位非常受欢迎的Raspberry Pi板。无论您是使用Raspberry Pi 2或3模型，现在都可以使用流程图，伪代码，块甚至C代码更快更直观地编程。除此之外，我们的E-blocks2硬件平台还支持Raspberry Pi和Raspberry Pi Shield，非常适合希望将Pi集成到E-blocks系统的用户。
4、代码折叠和图标分组
代码折叠是Flowcode 8中的一项新功能，它将提高项目的可读性。通过单击流程图中的[+]或[ - ]图标，这将折叠前面的图标，减少屏幕上的混乱程度。
图标分组将允许您创建自定义图标组，然后您可以复制和粘贴这些图标以轻松管理项目中常用的代码。
这两项新功能使您能够为自己，学生或同事创建紧凑，易于跟踪的项目。
5、Flowcode SCADA
Flowcode SCADA（监控和数据采集）允许用户使用基于流程图的图形人机界面（HMI）快速，轻松地创建基于PC的控制和数据采集程序。
它是如何工作的？
用户使用流程图，伪代码或块来编写程序。只需将流程图标拖到屏幕上并设置其参数即可创建程序。可以将许多预制的可视组件（包括仪表，7段显示器，刻度盘，开关和指示器）拖到系统面板上以显示相关信息，并允许用户控制本地或远程接口。生成的程序可以部署为独立于Flowcode运行的独立应用程序，并可以分发给其他用户。该软件提供了大量预先编写的宏，用于控制，数据处理，通信，可视化数据表示以及与其他分析工具的良好接口
Flowcode SCADA是一种低成本且简单的方法，可为电子和机电系统提供视觉丰富且功能丰富的PC控制和数据采集。
6、编程嵌入式设备：
6、编程嵌入式设备：
Flowcode支持数百种嵌入式设备，允许您轻松编程，查看下面的列表，看看您用于项目的设备是否可以与Flowcode 8配合使用。
软件功能
快速简便的图形编程
1、选择编程方法
能够使用图形图标开发您的系统使Flowcode易于使用。如果您是第一次开发人员或者没有开发电子系统的经验，那么Flowcode将使您轻松掌握基础知识并运行您的设计而不会陷入语法困境。用户可以选择两种图形编程方法 - 流程图或块 - 和两种脚本编码模式 - 伪编码或C - 制作非常灵活的IDE。
2、快速的系统开发
编程可能是一个复杂的，抽出的过程，通常会导致错误。确保您的代码准确，精确，需要技巧和时间。使用Flowcode，您的工作变得更加轻松。以前花费数小时设计和完善的程序可以在几分钟内汇集在一起。模拟的附加优势还允许您在编译到微控制器之前检查和测试您的设计。
3、使用C代码学习和编程
如果您是一位更高级的程序员或者想要嵌入到您的设计中的预编写代码，Flowcode可以让您做到这一点。更重要的是，如果您使用图形图标，您可以与您的设计并排查看和学习代码，这意味着Flowcode的学术用户会随着时间的推移开发他们的学习。将您的C代码转换为图形程序，将您的图形程序转换为C，以开发和增强您的理解。您现在甚至可以模拟C代码。
二、测试和调试
1、幽灵科技
Ghost Technology是一种测试和调试电子系统的高级方法。使用Matrix的E-block和E-blocks2 硬件系列，您可以监控微控制器上的每个引脚和每个变量，并解释串行数据输入和输出。Flowcode包括一个软件内的示波器和数据记录器，它们可以显示您正在使用的硬件的反馈和信息。
2、模拟调试器
对于许多工程师来说，关键要求是确保在编译到微控制器时您开发的设计能够正常工作。Flowcode允许您使用模拟调试器完成仿真所需的一切。这在模拟期间变为活动状态，用于监视程序中变量的值以及正在调用的宏。Flowcode 8允许您模拟C代码。
3、代码分析
代码分析向用户显示执行程序时图标被“命中”的时间，区分可能冗余的代码部分和经常执行的其他部分。这有助于提高计划效率。
4、在线测试和在线调试
在电路调试（ICD）中，您可以控制E-blocks和E-blocks2硬件上的Flowcode程序的执行。这允许您运行，步骤，暂停，使用断点，以及监视和设置变量值。在电路测试（ICT）中，您可以监控微控制器引脚上的信号，从而清楚地了解硬件上发生的情况。ICT模式还允许您解码通信信号，包括UART，SPI和I2C数据包。
三、模拟
1、模拟你的代码
在将代码部署到微控制器之前，您可以在Flowcode中进行模拟，以确保您的设计准确并且可以按预期运行。这不仅可以用于流程图，块或伪代码项目，还可以用于基于C代码的开发。
2、创建简单的设计
创建简单的执行器或阀门或为现有设计添加简单形状，并使用内置API在模拟过程中控制这些创建。您甚至可以使用Flowcode系统面板工具来创建自己的简单3D模型。
3、从CAD包导入您的设计
Flowcode与第三方绘图软件包（如Solidworks）集成，通过支持各种文件格式，意味着您可以轻松地将3D图纸和设计导入Flowcode，然后使用高级模拟功能表征并使其机电元件生动。在这里查看操作指南 。
4、多视图系统面板
在系统面板中从不同角度查看您的设计。分屏功能意味着您可以确保您对电子设计感到满意。此外，高速模拟意味着您的系统接近实时工作 - 因此您可以“实时”验证您的设计。
四、组件库
1、预先开发的组件
我们的大型零件库中存在一整套机电组件; 从简单的开关和LED到更复杂的通信模块。这些组件是在我们推出的每个Flowcode版本的基础上开发和发展的，确保您拥有开发电子系统所需的一切。学术许可可以访问所有组件，专业和标准用户可以通过购买功能包获得访问权限。
2、通讯组件
通信发展是现代电子教育和理解的重要组成部分。包括CAN总线，蓝牙，USB，以太网和Wi-Fi在内的通信协议在全球范围内得到广泛研究。所有这些组件都可在Flowcode环境中使用，并作为所有学术许可证的标准配置。
3、添加了新组件
Flowcode 8包含数百个组件，可用于创建各种电气和机电系统。这些组件也可用作创建自己的组件或模拟的基础。版本8包括许多用于系统开发的新组件，并且不断通过动态更新系统添加更多组件。您可以在Flowcode数据表中找到完整的组件列表。
支持的设备
1、Arduino编程
使用Flowcode的一个主要好处是，它通过使用图形编程简化了Arduino平台的编程。Arduino支持意味着你可以用你的Arduino做更多的事情，你甚至可以用我们的E-blocks2 Arduino Shield将它集成到我们的E-blocks模块中。
2、电子街区和电子街区2
使用Flowcode对Matrix的E块进行编程; 这是学习者，工程师和电子系统开发人员在坚固耐用的硬件上快速设计原型的完美平台。编程板和外围下游板，从输入和输出，到通信和原型设计，使其成为最终的开发平台。我们的新E-blocks2系列现已推出，并为Arduino，PIC MCU，Raspberry Pi，ARM等提供开发板和套件。
3、MIAC
Matrix的MIAC系列为电子工程师提供了一个坚固的工业平台，可用于开发他们的设计。MIAC完全支持MIAC系列硬件，可选择微控制器大脑：8位PIC，16位PIC或Arduino。用户拥有一台易于编程，可靠且适用于恶劣工业环境的PLC。
4、8Bit PIC
Flowcode支持Microchip的一系列8位微控制器，具有易于使用的开发环境，技术文档和我们的硬件平台。
5、16位和32位PIC
Flowcode还支持Microchip的16位（也称为dsPIC或PIC24器件）和32位（PIC32）MCU系列。PIC32系列提供32位性能和更多内存，可解决日益复杂的嵌入式系统设计挑战。
6、树莓派
Flowcode 8中的新功能是控制Raspberry Pi设备的能力。对于那些希望将Raspberry Pi集成到我们新的E-blocks2系列中的人，我们还开发了一个硬件平台Raspberry Pi Shield，通过它，Raspberry Pi可以与全新的Eblocks2板兼容。非常适合那些学习计算机科学或希望使用Pi开发的人。
7、AVR和ARM
Flowcode还支持Atmel的AVR器件和ARM MCU，包括流行的STM32 ARM系列。
使用帮助
图标分组
图标分组是一种减少屏幕图标的方法，从而允许在屏幕上访问更多程序。
与Code Folding类似，如果你有一段你知道的代码工作得很好，那么当你处理代码的另一部分时，它可以真正帮助整理它。
可以轻松地将组中的图标集合复制并粘贴到程序的各个部分，或者用于在程序中移动一段代码。
1、如何分组和取消组合图标
首先单击并拖动以突出显示多个图标或按住控件并单击以选择每个图标。然后右键单击并从菜单中选择“组图标”。请注意，所选的图标必须在流程图中是连续的（彼此相邻），如果有任何间隙，则您将无法分组。
要取消组合图标组，只需右键单击该图标，然后从菜单中选择取消组合图标。
例：
在对图标进行分组之前，已选择要分组的图标。
分组图标后
C代码模拟
与以前的版本不同，Flowcode 8可以模拟C代码图标中的C代码。请注意，要使用此功能，您需要购买C Simulation功能包。
在编译到微控制器之前，此功能非常适合在项目中调试自定义C代码。它作为一种教学工具也非常宝贵，它允许您教授学生某些C语言语句对变量的影响。在模拟C代码时，您可以按照在流程图中单步执行多个图标的方式逐步执行块中的各个语句。
1、如何模拟C代码
默认情况下，在启用C Simulation按钮之前，不会模拟C代码。模拟器将简单地跳过C代码图标。可以在主工具栏上和DEBUG菜单中找到C Simulation按钮。当按钮图标由边界方框突出显示时，启用C模拟。
2、转换消息窗口
模拟C代码时，将出现一个有用的转换消息窗口。
3、错误
转换消息窗口将详细说明Flowcode在尝试解析C代码时遇到的任何问题。某些C语言功能（如指针）和高级修饰符（如const和typedef）不受支持。如果Flowcode在您的C代码中遇到无法模拟的语句，则此信息将显示在转换窗口中，并且Flowcode将跳过该语句。Flowcode仍将尝试模拟C代码图标中的其余代码。
4、临时变量重命名
“转换消息”窗口还将详细说明对调试变量值有用的任何信息。Flowcode可能会在模拟时临时重命名C代码中的变量。这是因为C中的多个变量可能使用相同的名称，只要它们存在于不同的范围内（例如，名称可用于在函数顶部定义变量，以及卷曲内部的变量）一个while循环的大括号）。这种重命名功能允许您使用Simulation Debugger跟踪不同变量的值，即使它们在C代码中共享一个名称。Flowcode执行的任何变量重命名都不会改变C代码的行为。如果在模拟期间由Flowcode重命名变量，则此信息（包括要在Simulation Debugger中使用的名称）将显示在“转换消息”窗口中。
5、与C代码中的Flowcode变量交互
我们建议您使用C代码视图查看项目，以便更好地了解代码与项目的关系。
6、可变数据类型
通常在Flowcode中创建变量时，指定给定类型（例如，字节）。可以使用以下映射来理解它们在C代码中出现的实际类型：
C代码模拟引擎目前还支持以下本机C类型：
int，signed int，char，float，long，signed long，unsigned int，unsigned long
但是，不能保证这些变量类型的行为在各种编译器系列之间是相同的。因此，如果您计划将代码编译到微控制器，我们建议您使用上表中的Flowcode类型，以使代码保持可移植性。另一方面，本机C数据类型可用于教育目的。
7、访问在Flowcode的UI中创建的变量
您可以轻松修改和读取在用户界面中创建的变量值（例如，使用Project Explorer）。变量使用纯大写引用，并且具有特殊前缀，具体取决于它们是全局变量还是局部变量。
8、用户定义的宏
调用Flowcode函数和您自己的宏
8、流程代码功能
目前，在您自己的C代码中模拟Flowcode生成的函数调用的支持有限。
Flowcode能够模拟以下函数调用的效果：
Flowcode还能够模拟调用您自己的用户定义宏的效果。在C代码中，使用前缀“FCM_”引用用户宏。例如，如果我们定义了一个名为“Func”的用户宏，它返回一个字节，并且需要一个整数作为参数，那么我们就可以编写下面的C代码，它们可以成功模拟。
MX_UINT8 x = FCM_Func（4）;
请注意，与引用变量时不同，我们不必将表达式的“Func”部分设为大写。
