1、工业界和学术界的广泛采用

SuperPro Designer广泛用于制药、生物技术、特种化学品、食品、消费品、冶金和相关行业。SuperPro还有助于对水净化、废水处理和空气污染控制过程进行建模。全球500多家公司已将SuperPro纳入其日常工具库。单击此处获取当前工业和学术用户的部分列表。

SuperPro Designer也是一款非常流行的教学和研究工具。它已经在全球1000多所高校使用。加强各类课程的教学（见右表），支持相关领域的研究。它为生物/化学和食品工程专业的学生提供在加工工业（例如，生物技术、制药、食品加工、特种化学品等）的增长领域有用的技能。对于环境和冶金工程专业的学生，SuperPro有助于强调“系统方法”在综合水净化、废水处理、冶金和材料以及空气污染控制过程的设计和经济评估中的价值。

2、批处理和连续过程的建模

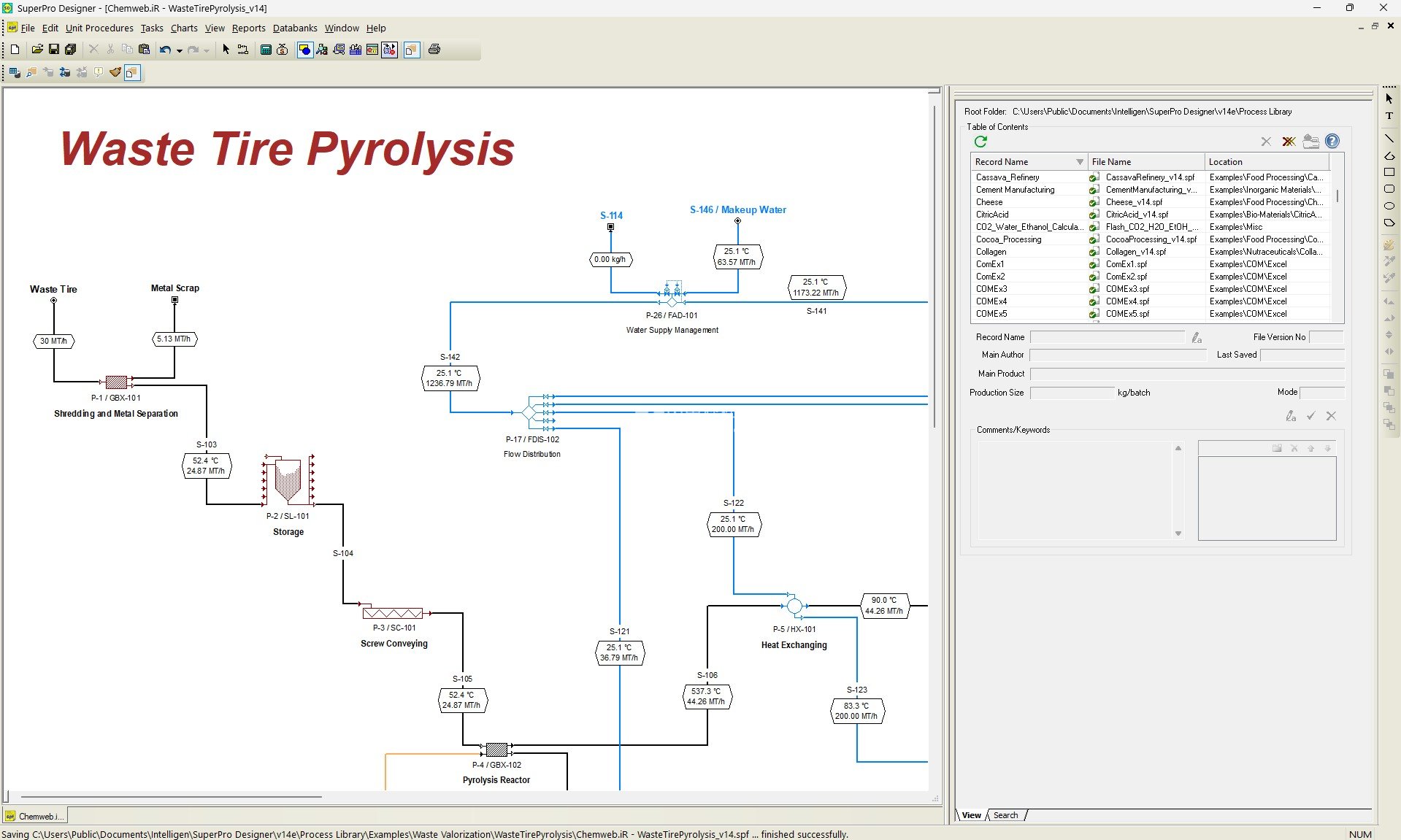

SuperPro Designer是唯一能够有效处理连续和批处理过程以及批处理和连续组合建模的商业过程模拟器。它具有直观且用户友好的界面，可以说过程工程师的语言。用户通过开发流程图（见下图）、声明流程中使用的材料并初始化其操作来对流程进行建模。SuperPro的数据库包括1200多种材料的物理和热力学特性。此外，SuperPro支持用户自定义材料，并兼容DIPPR和PPDS商业组件数据库。SuperPro可以轻松地将具有任意数量的循环回路的过程融合在一起，并配备了几个用于汽液平衡计算的先进热力学模型。右侧的表格列出了SuperPro Designer模型的主要输出。分析结果通过各种报告和图表可视化（向下滚动以获取更多详细信息）。

3、单位程序

SuperPro Designer根据批处理建模和自动化的ISA-95标准，利用批处理步骤的两级表示。

流程图上的设备外观图标（见上图）代表一个单元程序，可以包括任意数量的操作。操作表示在单元过程中执行的任务。例如，P-1容器单元程序（见上图）包括以下操作：加水、加葡萄糖、搅拌、转移和CIP（见右图）。对于单元程序中的每个操作，SuperPro都包含一个数学模型，用于执行材料和能量平衡计算。根据材料和能量平衡的结果，SuperPro执行设备尺寸计算。如果一个单元过程中的多个操作为某个设备指定了不同的尺寸，则软件会协调不同的需求并选择适合所有操作的设备尺寸。

4、运营

在进行任何模拟计算之前，用户必须通过适当的对话窗口指定操作条件和性能参数来初始化各种操作。例如，左图显示了一个简单Charge的初始化对话框窗口手术。通过这个，用户通过与操作相关联的流窗口(S-101)指定充电量（基于质量或体积）及其组成。此外，用户指定操作的处理时间（持续时间）或充电速率（基于质量或体积流量），程序使用该信息来计算持续时间。每个操作对话窗口都有多个选项卡，用于指定不同的参数组。例如，船舶尺寸参数通过Voumes选项卡指定，调度信息通过Scheduing选项卡指定。

批处理步骤的两级表示使用户能够详细建模批处理过程。在连续过程中，单元程序的行为类似于传统的单元操作。它们包括一个操作，并且“计划”选项卡被隐藏。

SuperPro Designer配备了140多个单元程序和操作模型，并且不断添加新的。

5、批处理的调度和可视化

SuperPro Designer生成详细的甘特图（见右图），使用户能够可视化批处理的调度和执行，并确保以有意义的方式指定所有调度链接。甘特图的外观与MS Project类似。深蓝色条代表程序，青色条代表相应程序的操作。顶部的黄色条表示单个批次的持续时间。左侧的表格显示了每个活动的持续时间、开始时间和结束时间。甘特图是高度可定制的，可以在不同的细节层次上查看。此外，甘特图提供了对每个程序中每个操作的所有模拟数据的访问。如果您在活动栏上单击鼠标右键并选择相应的菜单项，您可以访问该对象的属性。然后，如果您单击甘特图窗口菜单栏上的“重新计算”按钮（最右侧的按钮），SuperPro会重新进行所有模拟计算并更新甘特图。这使用户可以通过甘特图界面可视化并轻松优化批处理的调度。SuperPro可以将一个批处理（单个或多个批处理）的调度数据以XML格式导出到MS Project。除了调度数据，生成的XML文件还包括有关设备、劳动力、公用事业和材料资源的信息。此外，SuperPro将批处理的所有信息导出到SuperPro重做所有模拟计算并更新甘特图。这使用户可以通过甘特图界面可视化并轻松优化批处理的调度。SuperPro可以将一个批处理（单个或多个批处理）的调度数据以XML格式导出到MS Project。除了调度数据，生成的XML文件还包括有关设备、劳动力、公用事业和材料资源的信息。此外，SuperPro将批处理的所有信息导出到SuperPro重做所有模拟计算并更新甘特图。这使用户可以通过甘特图界面可视化并轻松优化批处理的调度。SuperPro可以将一个批处理（单个或多个批处理）的调度数据以XML格式导出到MS Project。除了调度数据，生成的XML文件还包括有关设备、劳动力、公用事业和材料资源的信息。此外，SuperPro将批处理的所有信息导出到生成的XML文件包括有关设备、劳动力、公用事业和材料资源的信息。此外，SuperPro将批处理的所有信息导出到生成的XML文件包括有关设备、劳动力、公用事业和材料资源的信息。此外，SuperPro将批处理的所有信息导出到ScheduePro，Inteigen的生产计划和调度工具。SuperPro中的批处理成为ScheduePro中的丰富配方，除了主要和辅助设备外，还包括有关材料、公用事业和劳动力资源的信息。

6、设备占用图

SPD-设备占用图

设备占用图(EOC)显示单个或多个批次的批处理的各种设备单元的占用率随时间的变化。左图显示了六批简单生物工艺的EOC。每行对应一个设备项目。每种颜色代表不同的批次。条之间的空白代表空闲时间。连续批次之间空闲时间最少的设备（在这种情况下为BR-101和BR-102）是过程的周期时间瓶颈，它决定了每年的最大批次数，从而决定了过程的吞吐量。前两排的小条代表两个用于清洁主要设备的CIP Skids（辅助设备）的占用情况。

与甘特图一样，EOC允许您通过右键单击图表的彩色条并选择适当的菜单项来访问和修改任何操作、程序和设备单元的参数。然后，如果您单击EOC窗口菜单栏上的“重新计算”按钮（最右侧的按钮），SuperPro会重新进行所有模拟计算并更新EOC。

EOC是缩短周期时间和消除瓶颈研究的宝贵工具。它使用户能够轻松地可视化和解决周期时间瓶颈，并提高集成批处理的吞吐量。

7、资源跟踪和可视化

对于批处理，SuperPro Designer计算和显示对资源的需求，例如材料、公用事业、劳动力等。它还跟踪和显示材料供应和接收单位的输入和输出以及库存。例如，下图表示为生物制造设施提供纯净水的系统。绿线表示储水箱中的水库存（它们的值对应于RHS上的y轴），红线表示取水率，蓝线表示补充库存的发电系统的速率（红色和蓝色线的值对应于LHS上的y轴）。对进程调度信息所做的更改会立即反映在资源图表中。此功能有助于为新建项目以及改造现有设施确定公用事业发电和存储系统的规模。如果您对该主题感兴趣，请访问我们网站的视频页面并滚动到页面底部。您将找到两个视频，提供有关纯化水(WFI)系统选型的详细信息。Pharmaceuticas文件夹中SuperPro的MAB示例的自述文件也提供了有关该主题的详细信息。

8、成本分析和报告生成

SuperPro Designer生成十二份综合报告，提供有关材料和能量平衡、设备尺寸、资本(CAPEX)和运营(OPEX)成本估算、吞吐量分析、环境影响评估、挥发性有机化合物(VOC)排放等方面的信息。

右表是经济评估报告(EER)的执行摘要，它是提供成本和财务分析信息的四份报告之一。完整的EER包括有关设备尺寸和成本的信息、固定资本投资项目的明细、原材料、公用事业、劳动力、消耗品和废物处理的成本，以及年度运营成本和结果的总结盈利能力分析。分项成本报告(ICR)提供了每个流程部分和单元程序的详细成本明细。现金流分析报告(CFR)提供项目整个生命周期的详细财务分析结果。

SuperPro Designer可以生成各种格式的报告，包括PDF、RTF、Exce、HTML、XML、Text等。报告还可能包括图表。例如，左侧的饼图是EER的一部分。

SuperPro Designer的成本分析功能是该工具非常受欢迎的功能，大多数用户都利用了它。有关该主题的更多信息，请访问我们网站的成本分析页面。

SuperPro的数据库有助于公司的多个用户对成本分析和数据共享的标准化。更具体地说，关于材料、消耗品、公用事业、劳动力等的单位成本的信息可以存储在工具的数据库中，并由团队成员共享。这同样适用于估算CAPEX和OPEX的参数、设备成本函数、制造现场可用的设备和资源、可以从供应商处购买的设备等。

9、灵敏度分析、数学优化和蒙特卡罗模拟

SuperPro Designer 配备了完善的组件对象模块 (COM) 库，使用户能够通过 Excel、MATLAB、C#、Python 和其他计算环境来驱动工具。许多用户利用此功能通过 Excel 自动进行灵敏度分析和数学优化。右图表示使用 Excel 和 SuperPro 进行的敏感性分析研究的结果。两个输入变量（压力和温度）的范围和阶跃变化在 Excel 中指定。对于输入参数的每个组合，使用其 COM 接口将值发送到 SuperPro，由 SuperPro 执行计算，并通过 Excel 检索和绘制输出参数的结果（CO2 回收率）。

通过使用 Excel Solver，可以以类似的方式执行数学优化。蒙特卡罗模拟可以通过将Oracle Crystal Ball或@Risk（都是 Excel 插件应用程序）与 Excel 和 SuperPro Designer 相结合来执行。有关蒙特卡洛模拟的详细信息，请单击此处从我们组下载相关出版物。其他相关出版物可在我们网站的文献页面上找到。

SuperPro Designer 附带几个示例，提供有关如何通过 Excel 和 C# 驱动该工具的详细信息。它们可以在示例\COM 文件夹中找到。

10、与其他工具的兼容性

SuperPro 可以将一个批处理（单个和多个批处理）的调度数据以 XML 格式导出到 MS Project。除了调度数据，生成的 XML 文件还包括有关设备、劳动力、公用事业和材料资源的信息。此外，SuperPro 可以将批处理的所有信息导出到我们的生产计划和调度工具SchedulePro 。SuperPro 中的批处理成为 SchedulePro 中的丰富配方，除了主要和辅助设备外，还包括有关材料、公用事业和劳动力资源的信息。

该工具的报告可以以多种格式（例如，PDF、RTF、Excel、HTML、XML、文本等）生成，并可以使用各种工具进行查看/编辑。各种图表的数据可以 CSV 格式导出，并使用 MS Excel 查看/绘制。流程图和所有图表都可以在图片和其他格式中复制并粘贴到 MS Office 中。此外，流程图可以导出为DXF格式，兼容AutoCAD、MS Visio等工具。

如上一节所述，SuperPro 可以通过 Excel、MATLAB 和其他各种可编程工具来驱动。这有助于与其他工具交换数据以及创建自定义界面和报告。

SuperPro 的数据库是 MS Access 格式。这有助于从 ERP 工具和其他来源导入数据（例如，材料成本、消耗品等）。
