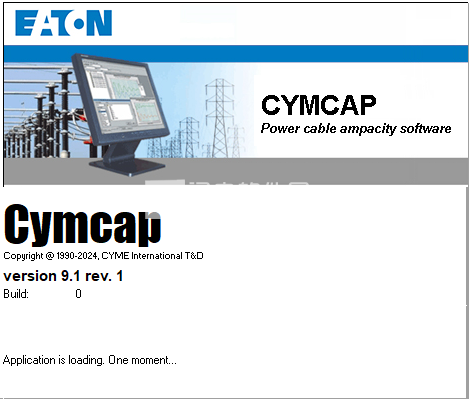

CYMCAP破解版是一款功能强大的电力电缆热性能的仿真解决方案，应用于电力电缆安装的载流量和温度升高的计算，在升级电力电缆装置和设计新装置时，软件的准确性增强了信心；将与之相关的大量资本投资的收益最大化。它还有助于提高系统可靠性并支持正确利用已安装的设备。确定电力电缆在不降低其任何电气特性的情况下可以承受的最大电流对于电气装置的设计很重要，使用领先的符合标准的分析技术解决稳态和瞬态热电缆额定值，软件获得的结果的验证增强了升级现有电力电缆装置和设计新装置时的信心，从而最大限度地从与之相关的大量资本投资中获益
软件特色
1、分析能力
基于Neher-McGrath和IEC-60287©方法的迭代技术
完全符合北美惯例并符合IEC标准IEC 60287©、IEC 60228©、IEC 60853©等。
几乎任何类型的电源线的详细图形表示。该工具可用于修改现有电缆数据并用新数据丰富电缆库。这包括单芯、三芯、带式、管式、海底、护套和铠装电缆
不同的电缆安装条件，例如直埋、热回填、地下管道或管道组
直埋或热回填中的管式电缆
用于电缆、管道组、负载曲线、热源和装置的独立库和数据库
立杆上空气中的电缆、空气中的电缆组、水分迁移、附近的热源和散热器等建模。
一种安装中的不同电缆类型
非等温地表建模
符合IEC-60853©的循环加载模式
每相多根电缆，对护套互感进行精确建模，这会极大地影响循环电流损耗，从而降低电缆的载流量
通过对小截面长度、不等电缆间距等的显式建模，支持用于扁平和三角形结构的所有类型的护套连接布置
2、瞬态分析
该程序支持瞬态热分析选项，其中包括以下内容：
载流量给定时间和温度
给定时间和载流量的温度分析
给定载流量，达到给定温度的时间
作为时间函数的载流量和温度分析
每个电路用户定义的负载配置文件
每个安装多条电缆
电路可以同时加载或一次加载一个
3、装置
CYMCAP附加模块为CYMCAP软件提供扩展功能，允许对更多安装进行建模，尤其是非标准安装。这包括对具有多个管道组和回填的安装进行建模，每个管道组和回填具有不同的热阻率；不通风隧道内电缆载流量和温度的计算；填充和未填充槽中电缆的额定值；以及在一个或多个非磁性外壳中的电缆额定值。
4、分析
CYMCAP附加模块允许对电缆安装执行多种感兴趣的分析，例如评估地下电缆安装地面上或地面上任何点的磁通密度，确定安装中存在的所有电缆的正序和零序阻抗和导纳，执行短路电缆额定值，在给定指定约束的情况下确定管道组内多个电路的最佳放置，并计算彼此交叉的两个电路的载流量。
5、多个管道银行和回填
多风管组和回填物附加模块(MDB)旨在确定安装在多个相邻风管组和/或具有不同热阻系数的回填物中的电缆的稳态载流量。该模块提出了结合标准和非标准计算方法的独特解决方案。该模块使用有限元方法计算T4（电缆的外部热阻）值，然后使用IEC标准化求解方法获得电缆安装的载流量（或工作温度）。
突出显示了以下功能：
模拟无限数量的具有不同热阻率的矩形区域
一次安装最多可对三个风管组进行建模
对安装中的一个热源或散热器进行建模
计算稳态载流量或温度
支持瞬态分析、循环加载和紧急评级
安装在填充槽中的电缆的热额定值计算
6、隧道中的电缆
隧道中的可选电缆模块允许用户确定安装在不通风隧道中的电缆的稳态温度和载流量、循环载荷、紧急额定值和瞬态分析。请注意，仅考虑具有相同类型和负载的相同负载电缆。该附加模块支持单芯（扁平结构或三叶形）和三芯电缆的多种电缆排列。主要特点是：
多种安装方式造型：地面铺设；挂在墙上；在梯形货架上；或在电缆桥架中
电缆和电缆组可以是单芯或三芯。单芯电缆可以以扁平形式（垂直或水平）或三叶形排列
计算稳态载流量或温度。使用每日、每周和每年负载因子的循环负载。应急等级的计算
7、槽中的电缆
安装在未填充或填充槽中的电缆的热额定值分别使用CYMCAP/UNF和CYMCAP/MDB模块确定。
在这些模块中，槽（或沟渠）被定义为一个长而浅的矩形开挖，其中墙壁、底部和覆盖层由混凝土制成。电缆可以安装在地板上，悬挂在墙壁或机架上的支架上。槽内可以填充具有良好热性能的材料，也可以不填充（填充空气）。填充和未填充的槽的传热机制不同，因此它们被独立处理。
8、多个套管
多套管附加模块(MCAS)允许用户确定安装在一个或多个非磁性套管中的电缆的稳态不等负载载流量和/或温度额定值。在CYMCAP软件中，套管被定义为一个充满空气的大型非磁性导管，其内部可以安装管道中的电缆和非管道中的电缆。套管可以浸入水中、放置在海床上或埋在地下。在外壳或管道中不考虑除空气以外的其他填充材料。
该模块具有许多建模工具，其中可以突出显示以下功能：
允许不同的埋葬环境：水中或地下
在同一装置中对任意数量的平行套管进行建模
同时对一个或多个套管内的任意数量的管道进行建模
能够对套管和管道内的任意数量的电路进行建模
管道和外壳中的电路可以是每相多条电缆
多种材料可用于模拟管道和外壳，包括非磁性金属材料（PVC、聚乙烯、陶器、非磁性金属等）
管道和外壳的尺寸不受限制
9、风管组优化器模块
管道组优化器附加模块允许用户确定管道组内多个回路的最佳位置。更具体地说，该模块可以推荐管道组内的各种电路配置，以便：
管道组总载流量，即所有回路载流量的总和，最大化
管道组总载流量，即所有回路载流量的总和，最小化
任何给定电路的载流量最大化
10、磁场
磁场模块(EMF)是CYMCAP软件的附加模块。在稳态载流量或温度模拟之后，该模块计算地下电缆装置地面上或地面上任何点的磁通密度。输出是磁通密度与位置的关系图（或表格）。建模功能包括：
无限长细线二维方法
考虑产生椭圆极化旋转磁矢量的时变电流
三相电路中的电流可能不平衡（幅度和相位）
假设所有介质均质、各向同性和线性
忽略感应电流
11、电缆阻抗计算
电缆阻抗计算附加模块(ZMat)计算在电源频率(50/60 Hz)下执行潮流和短路研究所需的电缆电气参数。阻抗计算是在成功完成稳态载流量或温度模拟后进行的。最终结果是安装中所有电缆的正序和零序阻抗和导纳。
所有阻抗和导纳矩阵都显示在报告中：从每个金属组件的每个部分的原始矩阵开始，键合矩阵，然后是相位和电路矩阵，最后是生成的对称组件矩阵。支持以下功能：
计算安装中所有电缆的序列阻抗
计算安装中所有电缆的顺序导纳
支持每相多条电缆
可以表示一个或多个中性点并在计算中考虑在内
可以改变土壤的电阻率
12、YMCAP/SCR，短路电缆额定值
短路电缆额定值(SCR)附加模块专用于电缆的短路电流额定值。实施的方法基于IEC标准60949©(1988)“计算热允许短路电流，考虑非绝热热效应”。CYMCAP程序计算绝热和非绝热额定值。该模块根据已知的输入数据提供两种可能性。
计算给定短路时间以及初始和最终温度的电缆组件可以承载的最大短路电流
计算给定的电缆组件在指定的短路电流、初始温度和时间间隔内将达到的最终温度
可以计算CYMCAP支持的所有金属层的短路额定值：
导体
鞘
护套加固
同心中性线/撬线
盔甲
13、电路交叉
电路交叉(Xing)附加模块允许用户确定两个相互交叉的电路的稳态载流量。
当两个回路相互交叉时，它们中的每一个都充当另一个回路的热源。产生的热量、交叉电路之间的垂直距离和交叉角是影响交叉额定值的主要参数。在没有交叉计算的情况下，一般的做法是使用假设电路平行的保守结果。当电路并联时，热相互作用最大。当它们以直角相互交叉时，它会达到最小值。保守的方法不必要地降低了两个电路的额定值。通过使用电路交叉模块，可以实现比基于并行安装方案获得的保守载流量高20%的额定值。建模功能包括：
同一装置中两条相互交叉的电路的建模
直埋地下、埋地管道和地下埋地管道中穿越的电路
根据IEC标准60287-3-3©的评级方法
软件功能
1、电缆载流量计算(CYMCAP)
执行电力电缆安装的载流量和温升计算。
2、多个管道银行
确定安装在几个相邻管道组和/或具有不同热阻率的回填物中的电缆的稳态载流量。
3、隧道中的电缆
确定安装在不通风隧道中的电缆的温度、稳态、循环和瞬态载流量。
4、槽中的电缆
确定安装在填充或未填充槽中的电缆的热额定值。
5、多个套管
允许用户确定安装在一个或多个埋地、铺设在海床上或完全浸入水中的非磁性套管中的电缆的稳态不等负载载流量和/或温度额定值。
6、管道银行优化器
确定管道组内多个回路的最佳布置。更具体地说，该模块可以推荐管道组内的各种电路布置
7、磁场
计算地下电缆安装表面上或上方任何点的磁通密度。
8、电缆阻抗计算
计算在电源频率(50/60 Hz)下执行网络研究所需的电缆电气参数。
9、短路电缆额定值
计算电缆的短路电流额定值。
10、电缆交叉
正确考虑两个电路交叉对彼此的载流量的降额影响，具体取决于它们的交叉角。
11、电缆历史工作温度估计(CHOTE)
评估地下电缆系统在其使用寿命期间运行的温度。
闪电小编说明：
电力工程软件及解决方案，应用于电力电缆安装的载流量和温度升高的计算CYMCAP致力于计算电力电缆装置的载流量和温度升高数据，其准确性提高了升级电力电缆装罟和设计新装置时的信心；最大限度地从与其相关的大量资本投资中获益。同时，CYMCAP还有助手提高系统的可靠性，并支持正确使用已安装的设备。确定电力电缆能承受的最大电流而不降低其任何电气性能，这对于电气装置的设计非常重要。
