3D离散元素方法(DEM)建模 ESSS Rocky DEM 4.3.0 破解版

(认准闪电软件园)
  • 浏览(
  • 更新时间:2019-11-23
  • 软件大小:未知
  • 界面语言:简体中文
  • 授权方式:共享软件
  • 运行环境:Win7/win8/win10
  • 官方网站:闪电软件园

Rocky DEM破解版是功能强大的3D离散元素方法(DEM)建模解决方案,使用将为用户带来全新的粒子模拟体验,使用软件,工程师们可以快速的模拟一组粒子如何与其他粒子以及代表输送机溜槽磨机,混合机,犁,涂布机或其他正在处理的散装物料处理设备的各种边界相互作用分析。并且界面直观友好,可根据Rocky提供的度量标准测试和调整几何形状。通过这种方式,轻松增加设备寿命和容量,消除堵塞、皮带和衬套刺穿。完美减少功耗,灰尘和噪音和减少泄漏以及产品降解。具有增强混合,最小化死区和偏析的优势,轻松评估和优化策略,准确预测力、扭矩和功耗。您也可以通过与FEA耦合来分析表面载荷,通过与CFD耦合模拟流体-颗粒相互作用。本次带来最新破解版下载,含许可证文件和破解文件,有需要的朋友不要错过了!

安装破解教程

1、在本站下载并解压,得到ESSS_Rocky_4.3.0_win64.exe安装程序和破解文件夹

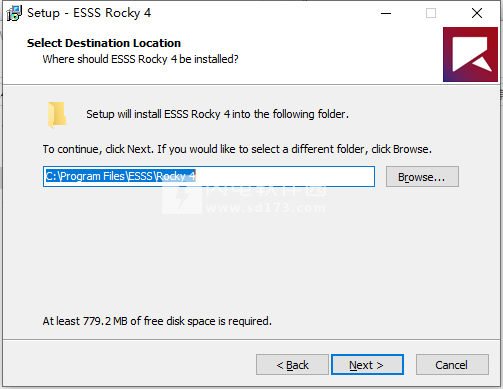

2、双击ESSS_Rocky_4.3.0_win64.exe运行,如图所示,选择软件安装路径,点击next

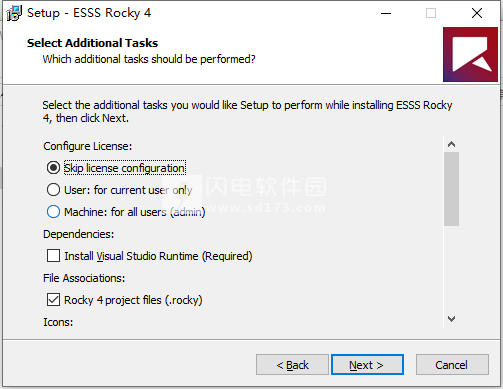

3、安装时跳过许可证配置

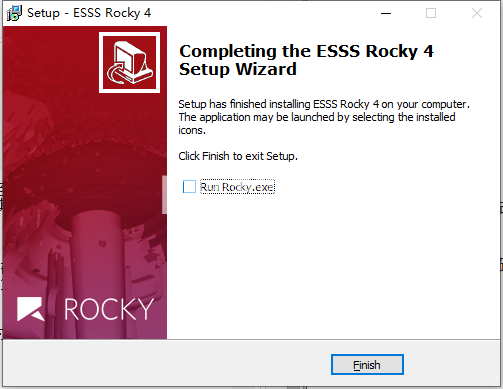

4、安装完成,点击finish

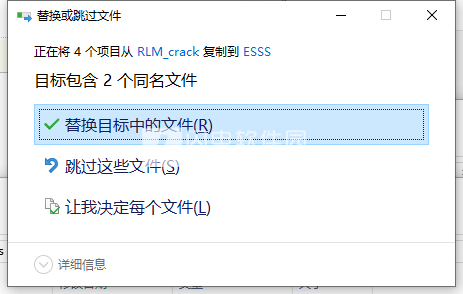

5、打开破解文件夹,将RLM_crackz中的Rocky 4文件夹复制到安装目录z中,默认C:\ Program Files \ ESSS \ Rocky ,点击替换目标中的文件

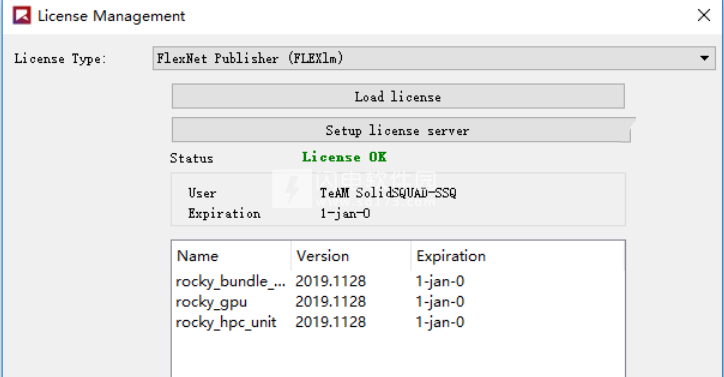

5、运行Rocky 4,在“License Management许可证管理窗口中选择“License Type许可证类型:RLM”,单击“Load License加载许可证”,浏览破解文件夹中的“esss_rlm_SSQ.lic”,单击“打开”,单击“确定”

新版特色

一、ANSYS CFD集成改进
1、总体改进
创新的“单流体”方法将CFD-DEM耦合分析的速度提高了三倍,而新的Lagrangian-Eulerian映射则捕获了始终如一的高浓度液体-颗粒界面。用户可以通过考虑流体-颗粒相互作用中的湍流能量来提高物理保真度。
2、粗粒模型(CGM)
嵌入式,先进的CGM通过创新的粒子“聚类”方法对包含大量粒子的流体-粒子问题进行建模时,可以精确地按比例放大粒子。支持CFD–DEM耦合粒子放大以及仅DEM分析。
Enerkem使用传统的欧拉和拉格朗日方法对生物质能反应堆进行建模的几年后,Rocky DEM与ANSYS CFD的结合为我们的研究工作开辟了新的视野。Rocky通过其本机多GPU技术处理大量颗粒的能力,再结合基于创新的DEM的粗粒模型,该模型基于与ANSYS CFD求解器的深度集成而建立,可以模拟我们的大型流化床反应器具有所需的物理保真度。”
3、液膜桥模型
一个新的液膜模型考虑了液体对颗粒表面的影响,以及它通过液桥表示对颗粒相互作用(碰撞阻尼,剪切力和附着力)的影响。流变行为和渗滤现象可以使用该模型进行模拟。
二、塑性纤维变形
Rocky DEM的新纤维模型包括塑性变形效应,各向异性和完整性破坏模型,使用户能够以更高的保真度在更复杂的设备中覆盖更广泛的纤维材料。
三、离散断裂(适用于纤维,壳和固体颗粒)
版本4.3扩展了Rocky DEM独特的破损功能,带来了新的高保真破损模型(离散破损)。该模型功能考虑了粒子表面的碰撞位置及其随之产生的内部应力,从而捕获了形状相关的破裂和裂纹扩展。
四、体积填充粒子初始化
当需要通过新的“ 任何形状 ”的体积填充功能填充颗粒时,用户可以减少数量级的初始化时间。通过提供种子点和总质量,即使在模拟高堆积区域(如土壤床)时,也可以以体积方式并排放置颗粒。
五、统一的粒子和边界碰撞统计
Rocky DEM用户所依赖的功能丰富的粒子内碰撞统计信息已经扩展到粒子间和边界分析。碰撞频率,位置,能级和损耗信息可用于所有粒子-粒子和粒子-边界相互作用。
六、联系人数据可视化和后处理
现在可以通过GUI和API可视化即时联系数据并进行后处理。因此,用户可以轻松地理解和分析联系人“网络”,从而改善整个粒子系统的分析。
七、射线追踪,用于颗粒涂层分析
基于OpenGL的后处理可对涂层和喷砂等过程进行快速准确的光线跟踪计算。

软件特色

1、多GPU解算器功能
只有在Rocky DEM中,您才能组合多个GPU卡的处理能力来加速仿真,从而使您能够在更短的时间内处理大量数据。
2、多种粒子形状
Rocky DEM可以对精确的粒子形状进行建模,包括定制的3D实体,2D外壳和可以制成刚性或柔性的纤维。
3、复杂而自由的运动
使您的设备组件能够响应颗粒接触,重力等作用力而自由移动。
4、破损模型
当前,Rocky DEM中提供两种破损模型:Ab-T10模型和Tavares模型。两种模型都保留了质量和体积。
5、完全集成ANSYS
与ANSYS®Workbench™(CFD和FEA)完全集成。包括与ANSYS®Fluent®的单向和双向耦合功能,可提供物理上一致且准确的结果。

软件功能

1、多GPU解算器功能
Rocky DEM在同一主板上使用一个或多个GPU(图形处理单元)卡的独特能力大大加快了计算时间,并且还允许涉及数千万个粒子的大规模模拟。
它是如何工作的?
具有数百万个粒子的大规模DEM模拟使用大量硬件存储器。CPU内存可能非常昂贵,并且仿真性能可能会发生很大变化。
单个CPU或GPU具有有限的内存量,并且可以处理的粒子数仍仅限于此内存。
然而,Rocky DEM中的多GPU解算器通过在单个主板内有效地分配和管理两个或更多GPU卡的组合存储器来克服这种存储器限制。
2、复杂和自由身体运动
Rocky DEM允许您自由配置复杂的几何体运动,使您能够在模拟中设置尽可能多的平移,旋转,振动,摆动,挤压和自由体运动及其组合。
因此,无论您是要规定精确的运动,还是让几何组件都能自由移动以响应粒子接触和重力等外部力量,Rocky DEM都能满足您复杂的运动需求。
而且,Rocky DEM使您能够在程序中定义这些多体动力学,因此不需要第三方解决方案。
3、破损模型
目前,Rocky DEM提供两种破损模型:Ab-T10模型和Tavares模型。两种型号都保持质量和体积。
Ab-T10破损模型:
Rocky DEM适用于裂缝细分算法和破损能量概率函数,它本身基于行业中成熟的模型(JKMRC Ab-T10)。
该破损模型将每个粒子视为单个实体,可以基于所定义的破坏力和/或能量值立即分解成碎片。
塔瓦雷斯破损模型:
Tavares破损模型是Rocky DEM原始Ab-T10破损模型的延伸。它已经通过单粒子测试得到验证,并且在过去的20年中已经在许多同行评审的期刊出版物中记录了结果。
该模型着重于通过低能量应力进行的断裂。该事件与颗粒材料加工和处理中的许多单元操作的模拟相关,其中颗粒经常受到一系列复杂的加载事件的影响。
Tavares的破损模型描述了裂纹状破坏的逐渐增长,最终导致颗粒在应力下的破裂明显低于第一次破裂所需的破裂。
4、流体流动建模
1)设置或修改流体流动属性
在Rocky DEM中,有四种独特的方法可以模拟颗粒与周围流体(空气,水,灰尘等)之间的相互作用,更常见的是计算流体动力学(CFD)。
2)格子Boltzmann气流法
第一种方法是通过让Rocky计算粒子流量和包含这些粒子的边界如何影响与它们接触的空气来实现的。
例如,该方法使用Lattice Boltzmann方法(LBM)进行计算,可用于模拟传输槽设计产生多少灰尘。
在这种方法中,气流不会影响颗粒的运动; 只有颗粒和边界影响气流。
3)恒定的单向方法
两种单向方法中的第一种方法,即恒定单向方法,在您拥有已知的,不变的流场并且想要了解它如何影响粒子流而无需使用单独的CFD程序的情况下非常有用。
您可以为密度,速度,粘度(以及热解决时的热性质)设置常量值,Rocky DEM将使用这些值来模拟流场。
4)ANSYS流利的单向稳态方法
两种单向方法中的第二种是通过与ANSYS Fluent的单向稳态耦合实现的。在这种方法中,在ANSYS Fluent中进行的CFD模拟计算流体在流过被研究设备时产生的速度和压力场。
在模拟结束时,或者一旦稳定状态到达流场,该数据然后从ANSYS Fluent输出并导入Rocky DEM,然后Rocky DEM计算流体流动将如何影响粒子流。
例如,ANSYS Fluent One Way稳态方法特别适用于模拟水对颗粒通过管道移动的影响。或者,用于模拟浆料状流中水的不同密度的颗粒的输送。
在ANSYS Fluent One Way稳态法中,颗粒不会影响流体流动; 流体流动影响颗粒的运动。
5)ANSYS流利双向法
ANSYS Fluent Two Way方法特别适用于模拟复杂现象,如气动输送,颗粒干燥,研磨机内的浆液流动,甚至颗粒与流体之间的化学反应。
在ANSYS Fluent Two Way方法中,颗粒是流体流动的一部分,并且会以双向相互作用影响颗粒:颗粒受到其他颗粒及其周围流体的影响,而流体流动也受颗粒压力的影响。
5、粒子和接触能谱
Rocky DEM使您能够收集和分析能谱,作为通常计算密集型破损建模解决方案的有用替代方案。
此功能收集粒子碰撞的能量统计数据,以图形格式预测破损和磨损率,通常用于帮助分析连续粉碎过程,如研磨机。
虽然缺少传统破损建模提供的高影响力三维视觉效果,但能谱通过消除必须计算和可视化每个破碎碎片的计算成本,可以更快地产生可操作的结果。
6、3D表面磨损修改
Rocky DEM也可以用作制备固体表面磨损的工具,有两种主要方法可以使用Rocky DEM来了解几何形状随时间的磨损情况。
一种方法是通过启用磨损表面修改,这随着模拟的进行而改变几何的物理外观。
第二种方法是查看表面强度的颜色图。
7、碰撞统计
碰撞统计数据的可视化是Rocky DEM的一个关键特征。在模拟期间,相关的碰撞数据存储在两个连续的输出时间级别之间。
然后,该数据可以使用具有色标的传统场表示以图形方式显示在代表性粒子的表面上。
对于某些粒子 - 特别是单一尺寸,不间断,刚性多面体或自定义多面体形状(凹面或凸面) - 您可以选择在模拟期间由Rocky DEM收集的两个连续输出时间水平之间具有碰撞数据。
8、热建模
如果您想观察颗粒如何受到周围其他物品加热或冷却所带来的温度变化的影响,您可以设置模拟以模拟热性能。
启用热建模可以模拟从粒子到其他粒子,从粒子到边界的传导热传递。
当与CFD耦合方法一起使用时,它还可以模拟颗粒和流体之间的对流传热。
9、优化耦合工具
材料相互作用参数的校准是所有项目的关键步骤。至少必须调整颗粒与颗粒和边界之间的摩擦和恢复系数,以便再现整体流动行为。当额外的力发挥作用时,例如粘附力,必须选择额外的参数。
通过将ANSYS Workbench的强大参数化建模功能与Opstislang的稳健设计优化(RDO)方法相结合,ANSYS Optislang和Rocky DEM之间的集成可以促进校准过程。
通过使用optiSLang插件,输入参数选择和变化是自动的,基于灵敏度分析和元建模技术,减少了要运行的案例数量,并允许用户自信地调整项目的交互参数。

软件优势

1、模拟各种形状,大小和组合的粒子。 Rocky使用逼真的接触流变技术,可以从几乎无限的颗粒形状,大小和组合阵列中进行选择,包括多面多面体,棒,颗粒和团块。
2、复制干燥,潮湿,发粘和类似灰尘的颗粒。 Rocky使用“粘性粒子”的概念来模拟物料处理设计中潮湿粒子(例如粘土)与干燥粒子的行为不同。
3、更快,更精确地处理仿真。并行缩放功能使Rocky可以使用多达32个多核处理器将您的仿真处理速度提高25倍。与单精度相比,这提供了卓越的接触机械精度。
4、简化仿真设置。用户友好的菜单和对话框允许快速输入参数。此外,Rocky包括100多个可编辑参数,从而可以实现最大程度的自定义。
5、允许从各种CAD程序导入几何。 Rocky可以将STL,XGL和DXF 3D面几何文件直接导入到软件中。这使用户可以看到粒子如何作用于精确的设计,同时仍然使您能够迭代使用已在使用的工具。
6、促进动画边界。洛基(Rocky)能够创建移动,旋转,摆动和振动的边界,例如提升和旋转的门或振动的屏幕,从而为模拟增加了另一层次的真实感。
7、修改几何以显示磨损。 Rocky包含的功能使您能够轻松查看磨损将如何影响几何形状。颗粒施加的剪切功似乎会溶解在您眼前的溜槽和磨粉机衬里。
8、以易于理解的格式显示结果。 Rocky使用不同的颜色来表示某些参数和计算(例如功率消耗,剪切强度以及皮带和衬套的磨损)如何作用于设计中的粒子和边界。这样一来,即使在查看指标和图形之前,您也可以查看设计的执行情况。

使用说明

设置您的Rocking首选项
您可以在Rocky中设置几个参数,这些参数会影响整体模拟。 其中包括各种首选项和单位类型,以及变量,宏和脚本。 这些项目可以在设置仿真之前确定,也可以在设置过程中的任何时候进行修改。
1、设置全局首选项
Rocky的全局首选项包括内存使用率,日期和时间格式,视频,绘图和视图选项等设置。 您选择在首选项中设置的内容将影响Rocky用户界面的其余部分。
关于设置全局首选项:
设置全局首选项时,可以确定要设置哪些全局(默认)选项以进行自动更新,内存使用,日期格式,时间步格式,拖放,Internet代理,视频编码和质量以及Rocky窗口的显示,包括3D视图,曲线图和直方图。您还可以查看(但不能编辑)哪些键盘快捷键执行哪些命令。
您在“首选项”对话框中选择的设置将在整个Rocky体验中保持不变。某些设置(例如内存使用率和Internet代理设置)只能在“首选项”对话框中进行更改。其他设置(例如窗口显示)仅影响默认设置在Rocky UI的各个面板中显示的内容,但是可以随时从面板中覆盖。
重要提示:您在“首选项”对话框中所做的更改可能不会立即影响进程内功能。为确保立即应用您在此对话框中所做的所有更改,请在“首选项”对话框中单击“确定”,然后关闭并重新打开受您所做的“首选项”更改影响的所有Rocky窗口,面板或项目。
全局首选项:
在选项菜单上,单击首选项。
在“首选项”对话框中,在“属性”下选择所需的类别,然后在右侧进行所需的选择。
注意:快捷方式当前不可编辑。
单击“应用”保存更改。
重复步骤2-3,直到设置了所需的所有选项,然后单击“确定”关闭对话框。
提示:为确保立即应用在此对话框中所做的所有更改,请关闭并重新打开受您所做的“首选项”更改影响的所有Rocky窗口,面板或项目。
2、设置单位系统
在开始使用Rocky之前,重要的是要了解用户界面中使用的单位并以所需的方式进行设置。
关于设置单位系统:
当前,Rocky中包含两个单位系统:国际系统和英语。 您可以选择使用这两个包含的系统之一,也可以创建自己的自定义单位系统。
无论选择哪种系统,都会为Rocky中使用的所有参数提供默认单位设置。 但是,仍然可以随时将每个单独的参数单位手动更改为另一种单位类型。
选择要在整个Rocky中使用的单位系统:
在选项菜单上,单击单元系统管理器。
在“设备管理”对话框(图1)中,从“设备系统”列表中选择所需的选项,然后单击“关闭”。
创建一个新的单位系统:
在选项菜单上,单击单元系统管理器。
在“单元管理”对话框(图1)中,执行下列操作之一:
要基于现有单元系统创建新的单元系统,请从“单元系统”列表中选择要复制的选项,然后单击“复制当前单元系统”按钮。
创建现有系统的副本。
要创建新的空白系统,请按“创建新的单位系统”按钮。
创建一个空白系统。
单击“重命名当前的单位系统”按钮,然后在“输入新名称”框中,键入所需的名称,然后单击“确定”。
根据需要编辑系统列表。
编辑自定义单位系统:
在选项菜单上,单击单元系统管理器。
在“单元管理”对话框(图1)中,从“单元系统”列表中选择要编辑的自定义单元系统。
注意:您只能编辑已添加的自定义单位系统。 如果要编辑Rocky中包含的国际或英语系统单位,则必须首先制作这些系统的副本,然后再编辑副本。
请执行以下一项或多项操作:
要更改使用的单位,请从“单位”列表中选择所需的选项。
要添加新类别,请单击“添加”按钮,然后从“添加类别”对话框中,在“类别”和“单位”列表中选择所需的选项,然后单击“确定”。
要删除类别,请选择要删除的类别,然后单击“删除”按钮。
删除自定义单位系统:
在选项菜单上,单击单元系统管理器。
在“单元管理”对话框中,从“单元系统”列表中选择要删除的自定义单元系统,然后单击“删除当前单元系统”按钮。
注意:您只能删除自己创建的自定义单位系统。 Rocky中包含的国际和英语系统单位不可移动。
3、定义变量
Rocky中的Expressions / Variables工具使您可以为输入变量(在Rocky设置参数中使用的值)和输出变量(从Rocky导出到ANSYS Workbench之类的程序中用于结构分析等任务)定义唯一的占位符。 然后,可以在参数文本字段中使用您定义的变量代替实际数值。 如果您具有链接的通用值(例如,所有皮带都具有相同的宽度),并且/或者您输入的值在以后的设置中可能会更改(您想尝试三种不同的皮带),这很有用 速度)。
关于定义和使用输入变量:
对于输入变量,您可以自行在参数文本字段中输入变量名称,也可以在数学函数中使用输入参数文本字段中的变量。这样,Rocky使您能够在参数之间创建动态关系,并使您能够快速更改和更新占位符值。通过在许多不同的参数字段位置中手动输入相同的信息,使用输入变量也是使复杂的项目设置更简单,更易于验证的一种好方法。 (有关更详细的示例,请参见附录C:使用变量测试不同的皮带速度)。
但是,由于很难记住哪些参数使用哪些变量,因此Rocky使用表达式列表来帮助您跟踪输入变量的引用位置,即使在函数或其他变量定义中使用了该变量也是如此。 “表达式”列表还可用于验证变量或函数在指定的特定位置使用的单位,以及以后更改变量的值或单位而不必在“数据编辑器”面板中再次定位它的情况。
重要提示:在字段内使用或创建变量(或包含变量的函数)之前,请确认已按照所需方式设置了字段单位。即使变量被保存在不带单位的变量列表中,只要在参数字段中使用了变量(或包括变量的函数),它就会采用该字段当前设置的任何单位,然后为该单位记录这些单位表达式列表中的特定用法。在输入变量或函数后更改字段的单位只能转换数字显示以反映新的单位。原始变量或函数的数量和单位仍然保留。但是,您可以稍后通过在“表达式”列表中对其进行编辑来更改单位和值。
输入变量可以在模拟的设置过程中的任何时候定义和使用。 (另请参见将输入变量或数学函数输入为参数值。)Rocky中的大多数文本字段都支持输入变量或数学函数作为参数变量,包括三部分文本字段。
大多数文本字段还将支持输入包括Python在内的基于Python的程序所标准的预定义数学函数(例如,底数和功率)和常量(例如,pi和e)。因此,在定义输入变量时不能使用这些特定的函数和常量。
关于定义输出变量:
输出变量使您可以将属性或曲线中的一组数据点提取为单个最终值。 (另请参见使用属性和曲线。)下面的图1提供的示例中说明了此过程。
如何从您定义的数据集中将输出变量提取为一个值的示例
图1:如何将输出变量从您定义的数据集中提取为一个值的示例
在此示例中,数据集的时间步长被限制为模拟的前三秒,这随后为我们提供了在这三个时间步长中每一个可用的粒子数。然后,提供三个时间步长中每个步长的每个粒子的属性值。然后针对每个时间步将这些特性值提取为单值曲线,在这种情况下,将选择三个特性数据集中的最大值。在三个结果曲线值中,最后一次蒸馏(在这种情况下为平均值)为我们提供了最终值,该最终值将保存到输出变量中,在这种情况下为11。
当前,您可以使用输出变量替代在时间图中生成和测量数据。 (另请参见关于在Rocky中绘制数据集的图形(图表或直方图))。与时间图不同,输出变量使您可以在一个易于查找的位置将一组属性或曲线值提取为单个值。例如,当需要在3到10秒的模拟时间之间计算模拟的特定立方体形状部分中的平均粒子质量时,此方法将是一个好处。 (另请参见使用用户进程过滤视图和数据。)
在不久的将来,当需要将有限的信息从Rocky导出到ANSYS等分析程序中时,通过使用Output变量将数据提取为单个值也将很有用。
