Ni VeriStand 2019 中文破解版 含教程

(认准闪电软件园)
  • 浏览(
  • 更新时间:2019-08-07
  • 软件大小:未知
  • 界面语言:简体中文
  • 授权方式:共享软件
  • 运行环境:Win7/win8/win10
  • 官方网站:闪电软件园

NI VeriStand 2019破解版是一款功能强大的用于配置实时测试应用程序的软件环境。VeriStand是用于配置和部署硬件在环(HIL)系统、集成模型以及将模型映射到I/O通道的软件。其功能非常的强大和完善,使用软件您可以轻松进行开发测试和验证系统的操作,运行您配置实时I/O、创建插件、导入仿真模型,以及自动化实时测试。以及提供进行开发和部署测试系统的功能,这意味着您可以在执行期间运行测试程序并配置用户界面。此外,您还可使用TestStand、Python和DIAdem等软件的功能,将VeriStand集成到系统中。软件的优势在于帮您简化您的设置并提高硬件在环(HIL)测试系统的互操作性,并扩展了对ASAM XIL API和CPython库集成的支持。此最新版本还可以更轻松地将定制设备与交换机负载信号调节(SLSC)驱动程序和模块以及通过NI软件包管理器提供的完全支持的附加组件集成。 NI VeriStand包括一个运行时可编辑的用户界面以及一个测试管理器,您可以使用它来配置和实现触发的多文件数据记录,实时测试排序,激励生成和回放以及模型校准。本次带来NI VeriStand 2019破解版下载,有这方面需要的朋友欢迎到本站下载体验!

VeriStand 2019新功能

1、VeriStand编辑
您现在可以使用VeriStand编辑器来控制项目的各个方面。以前版本的VeriStand中的UI Manager和Project Explorer窗口已合并为一个编辑器。现在可以通过VeriStand编辑器的“导航”窗格中的“项目文件”访问“项目浏览器”窗口的许多功能。 VeriStand编辑器还包含映射图,以帮助可视化通道映射。注意注意您可以从x86 \ NI \ VeriStand 2019目录启动VeriStand Project Explorer,从以前版本的VeriStand访问该界面。
2、映射图
现在,您可以使用Mapping Diagram可视化VeriStand项目中的软件可映射点。此图形图允许您查看所有VeriStand通道以及它们之间的映射。
默认情况下,两个节点之间的映射组自动捆绑到单个线路中以减少混乱。如果连线表示多个映射,则可以选择该包以在“配置”窗格中查看更多信息。
Mapping Diagram的其他功能包括以下功能:
显示别名和用户通道
验证和调试映射
3、PXI NI Linux RT支持
您现在可以将系统定义文件部署到PXI NI Linux RT目标,与之前支持的目标类似。 支持NI Linux RTOS的好处包括:
支持更新的编译工具和高级C ++功能。
支持Linux和其他库。
改善内存处理和计算能力。
4、自定义设备支持
VeriStand 2019正式支持定制设备。 下表显示了VeriStand支持的自定义设备。
发动机仿真工具包
为验证发动机控制单元(ECU)提供基于配置的体验。
扫描引擎和EtherCAT
支持从CompactRIO或NI 914x EtherCAT机箱中的C系列模块轻松读取扫描的I / O. 此定制设备还支持与914x机箱配合使用的自定义FPGA特性。
SLSC 12201 DIO模块定制
将SLSC-12201 33 V数字I / O调节模块集成到VeriStand中。
SLSC EDS定制设备
允许在VeriStand中使用任何通用SLSC功能文件。
同步自定义设备
同步RT系统时间和PXI机箱时钟。
可以使用NI Package Manager使用VeriStand 2019下载这些自定义设备。检查NI GitHub以获取更新和其他自定义设备。
5、CAN FD支持
VeriStand 2019支持控制器区域网络灵活数据速率(CAN FD)协议的XNET实施。通过XNET实现,您现在可以使用支持CAN FD和CAN FD的数据库以及波特率切换I / O模式。此实现还允许计算和使用CAN接口的自定义波特率。有关CAN FD的更多信息,请参阅了解具有灵活数据速率的CAN(CAN FD)。
6、FMI支持
VeriStand现在对Windows和PXI LinuxRT上的功能模型接口(FMI)API标准的支持有限。使用FMI标准在建模和仿真环境之间创建工具无关的可移植解决方案。 VeriStand支持在主机和National Instruments Real-Time Linux64系统上配置和执行FMI 2.0 CoSimulation模型。注意注意此支持要求Functional Mockup Units(FMU)具有适当的可执行二进制文件。

软件功能

一、使用VeriStand开发测试和验证系统
VeriStand软件提供了一个基于配置的开发环境,可帮助用户更高效地创建实时测试应用程序。您可以使用该软件来配置模拟、数字、协议和基于FPGA的I/O接口,并导入LabVIEW和第三方建模环境的控制算法和系统模型。您还可以使用自定义设备扩展VeriStand,并将其与LabVIEW、TestStand、Python和其他软件环境集成。
1、配置实时I/O
配置高速数据采集和汽车网络所需的实时I/O接口以及基于FPGA的可重配置I/O。
2、通过创建插件来扩展或增加功能
使用自定义设备、工具和工作区对象来扩展VeriStand环境,以满足应用程序需求。
3、导入仿真模型
导入使用LabVIEW、The MathWorks, Inc. Simulink®软件等各种建模环境创建的仿真模型。VeriStand也可以导入使用ANSI C和C ++等编程语言编写的代码。
4、实时测试自动化
使用Python、TestStand和其他测试管理软件,开发实时序列和激励配置文件,以自动化测试进程。
二、使用VeriStand部署和运行测试系统
VeriStand软件可帮助您更高效地运行实时测试应用程序。您可使用运行时可编辑的用户界面,快速创建测试系统界面,实现实时测试自动化并完成多速率数据记录任务。
1、配置用户界面
VeriStand的用户界面在运行时可编辑,且提供了多种现成即用的工具,帮助您配置已部署的VeriStand系统定义文件。
2、执行和管理测试
VeriStand可显示通道数据,根据事先设定的标准触发警报,并在符合特定条件时记录数据,以便用户管理和监控测试执行情况。
3、将VeriStand集成到系统中
您可使用LabVIEW、TestStand、DIAdem、ANSI C、.NET,和 Python等其他软件环境,将VeriStand集成到系统中。

安装破解教程

1、在本站下载并解压,如图所示,得到ni-veristand-2019_19.0.0.49153-0+f1_offline.iso安装镜像和crack破解文件夹

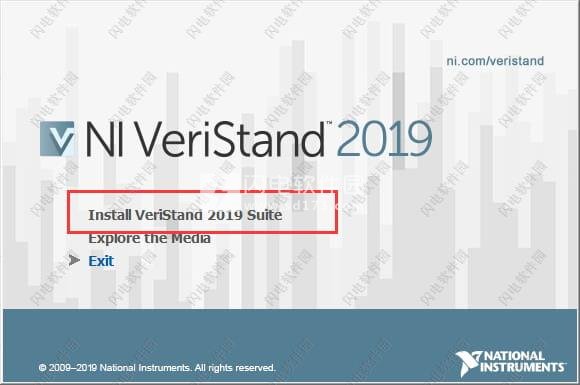

2、加载ni-veristand-2019_19.0.0.49153-0+f1_offline.iso,双击autorun.exe运行,如图所示,选择安装软件选项

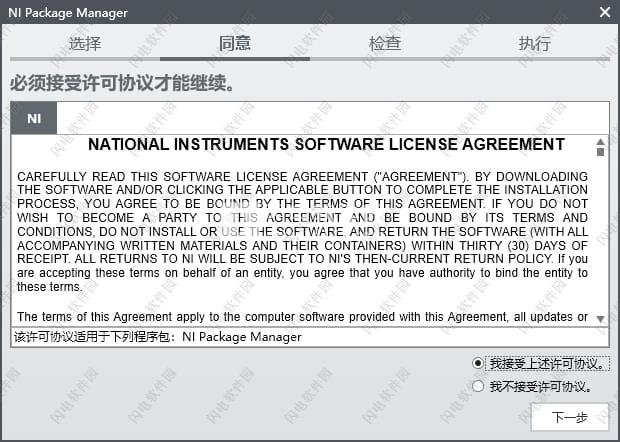

3、勾选我接受上述许可协议,点击下一步

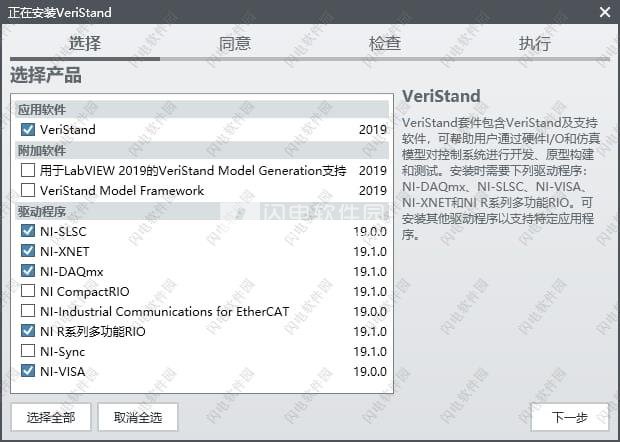

4、继续点击下一步,如图所示,选择安装产品,点击下一步

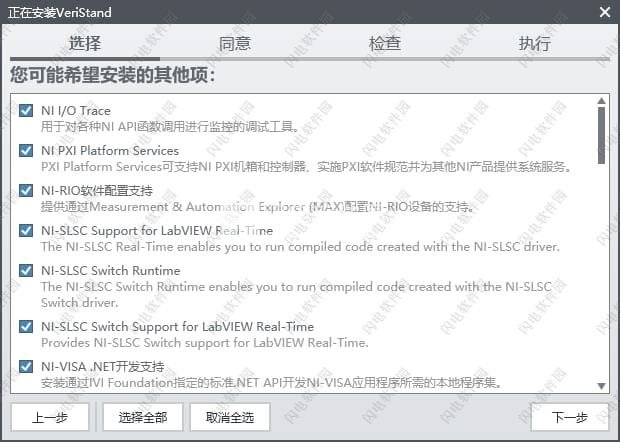

5、继续选择相关安装选项,点击下一步

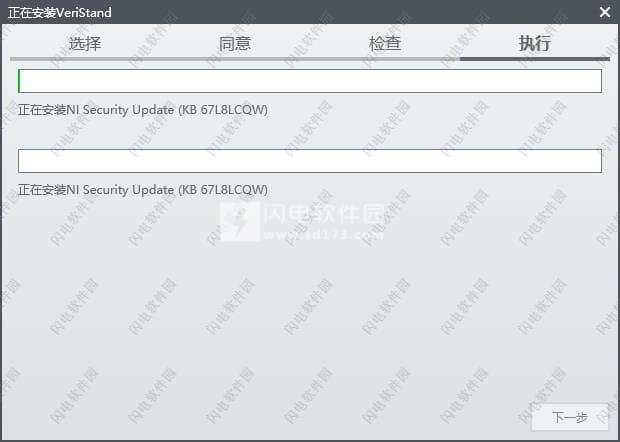

6、安装中,耐心等待即可

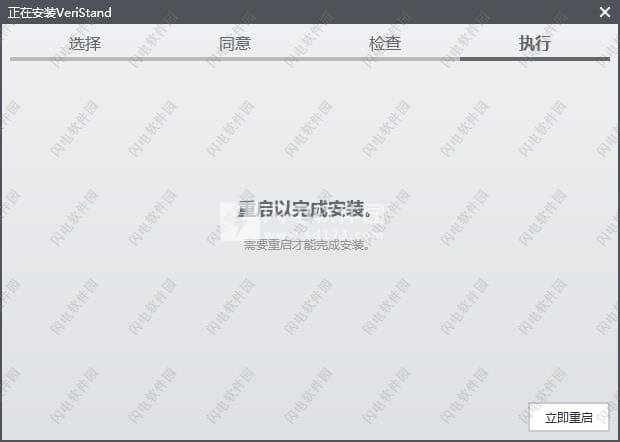

7、安装完成,退出向导
8、管理员身份运行crack 中的NI License Activator 1.2.exe,选择软件并右键点击activate激活即可

使用帮助

一、VeriStand环境
VeriStand环境是基于配置的,由几个对话框和窗口组成,允许您修改项目的各个组件。
下表描述了构成VeriStand环境的窗口。
1、VeriStand编辑
访问系统定义文件
创建用作用户界面的屏幕
监控用户界面指示器中显示的系统数据
通过用户界面控件操纵变量,例如模型参数
验证系统定义文件的通道映射
与用于监控警报,查看通道数据或运行激励配置文件的各种工具交互
使用通道故障和错误监视工具测试系统行为
控制系统的执行
启动System Explorer和Workspace
配置和运行激励配置文件
配置服务
配置警报响应
2、
系统浏览器
通过以下方式创建和修改系统定义文
表示系统中的硬件和软件组件
创建在目标上执行的警报和过程
创建映射以连接通道
配置VeriStand引擎的设置,例如系统运行的速率
3、
工作区
创建用作操作员与之交互的用户界面的屏幕
监控用户界面指示器中显示的系统数据
通过用户界面控件操纵变量,例如模型参数
与用于监控警报,查看通道数据,缩放和校准通道或运行激励配置文件的各种工具交互
二、
VeriStand项目的组成部分
VeriStand项目包含至少一个项目文件(.nivsprj),一个系统定义文件(.nivssdf)和一个屏幕文件(.nivsscr或.nivsscreen)。 这些文件用于配置,部署和与您的系统交互。
下图说明了这些文件的位置以及VeriStand项目的主要组件。

运行项目时,某些组件在系统内部运行。 其他组件是您在VeriStand环境中创建和配置的用户可见功能。 注意注意主机和部署目标可以是同一台台式PC。 在这种情况下,您将系统定义文件部署到主机桌面PC,就像将文件部署到远程目标一样。
1、
主机
主计算机承载用作操作员用户界面的屏幕文件。该计算机还运行VeriStand网关。主机必须是运行受支持的Windows版本的PC。
内部特征:
VeriStand Gateway - 创建TCP / IP通信通道,以促进通过网络与VeriStand引擎进行通信。 VeriStand网关从VeriStand引擎接收通道值并将它们存储在表中。您可以使用VeriStand Editor中的Channel Data Viewer选项卡或Channel Data Viewer工作区工具查看这些值。如果您在台式PC上运行项目,VeriStand Gateway会启动VeriStand引擎。如果在RT目标上运行项目,VeriStand Gateway将与RT目标上运行的系统定义文件同步。如果当前在VeriStand引擎上运行的系统定义文件与VeriStand Gateway期望的系统定义文件不匹配,则VeriStand Gateway不会与RT目标上运行的系统定义文件同步。
互动功能:
以下是您可以修改的功能。
项目文件 - 定义高级设置的.nivsprj文件,例如:
要运行的屏幕和系统定义文件
可用用户及其对项目的权限
您可以从Tools Launcher启动的工具列表
将项目部署到目标时运行的服务
VeriStand网关的IP地址
刺激概况和实时序列
屏幕文件 - .nivsscr或.nivsscreen文件,分别定义您在VeriStand编辑器或工作区窗口中查看的屏幕和显示项目的配置和设置
刺激概况 - 可以调用实时序列,打开和关闭VeriStand项目,以及执行数据记录和通过/失败分析的测试执行程序。它还将实时序列连接到系统定义文件,以将系统定义文件中的通道数据绑定到实时序列中的变量。刺激配置文件在主机上执行。您可以使用Stimulus Profile Editor创建并运行刺激配置文件。
NI驱动程序软件 - 您需要相应的驱动程序软件才能与目标上安装的硬件进行通信。有关所需驱动程序软件的列表,请参阅位于<Program Files> \ National Instruments \ NI VeriStand \ readme \ readme.html的VeriStand自述文件。如果将VeriStand安装到其他位置,请在指定的安装位置找到自述文件目录。
开发计算机:
开发计算机是包含VeriStand软件的计算机。
开发NI VeriStand项目的计算机可能与系统中的主机不同。 要扩展VeriStand的功能,您还可以在开发计算机上使用以下NI产品:
LabVIEW开发系统 - 如果要创建自定义设备,工作区控件/指示器,计时设备和/或工具菜单实用程序,则需要LabVIEW开发系统。
LabVIEW Real-Time模块 - 您需要此模块在自定义设备VI中使用RT功能。
LabVIEW FPGA模块 - 如果将NI FPGA目标添加到项目中,它必须具有相关的FPGA位文件。 VeriStand为某些FPGA器件提供FPGA位文件。 如果要自定义这些FPGA位文件或为另一个FPGA目标创建自定义FPGA位文件,则需要FPGA模块。
2、
部署目标
VeriStand系统中的部署目标是桌面PC或RT目标,您可以在其上运行系统定义文件和VeriStand引擎。
内部特征
以下是您无法直接修改的功能。
VeriStand引擎 - 不可见的执行机制,用于控制整个系统的时序以及目标与主机之间的通信。 VeriStand引擎由多个定时循环组成,这些循环使用RT FIFO在循环之间传输数据。注意注意要将系统定义文件部署到RT目标,必须先将VeriStand的支持文件下载到目标。
互动功能
以下是您可以修改的功能。
系统定义文件 - 您在“系统资源管理器”窗口中配置的.nivssdf文件。系统定义文件包含VeriStand引擎的配置设置,包括:
系统运行的速率。
DAQ设备,NI-XNET设备,FPGA目标或反射存储设备以及每个设备的任务和通道配置。
要执行的模拟模型及其执行速率。
活动警报列表。您可以使用警报触发目标上的操作(例如过程),或显示警告用户事件的对话框。
可以在目标上执行的过程列表。过程是一个命令脚本,用于定义VeriStand引擎中的一组操作。
确定通道连接方式的系统映射。
系统中数据对象的通道列表。下表显示了常见的通道类型。

硬件I / O通道
DAQ,FPGA等
模型频道
输入,输出,参数和信号
用户频道
用于在系统中存储或映射用户定义的值
计算渠道
表示用户定义的系统中其他通道计算结果的通道
模型 - 现实世界系统的数学表示。 模型通过以模仿建模项的行为的方式产生输出来响应刺激。 模型包含输入和输出,称为输入和输出,与控制系统的其他部分通信。 使用多个不同的建模环境构建模型,然后将模型集成到系统定义文件中。
