IronCAD2019是一款功能强大且完善的设计协作套件,包括IRONCAD,INOVATE,IRONCAD DRAFT,IRONCAD COMPOSE和Native Translators等部分,它为用户提供了实用的2D和3D设计工具,使用IronCAD设计协作套件,可围绕核心3D建模软件IRONCAD设计的全套CAD程序 ,优化您的工程团队的设计流程,轻松地在3D和2D之间移动,并支持整个组织内外的无缝协作。让大家快速完成模型的设计建模,将你的创意和灵感转换为真实的设计,这个过程中所有你可能用到的功能它基本都能够满足你,借助于本套件,你可以快速进行产品配置和装配配合以及功能动态驱动设计,可快速构建智能组件并进行自定义调整和移动,支持直接配置3D数据,所有的数据都非常准确,可直接返回给工程团队并将它们转换为实际的生产数据,共同协作以提高产品的发布效率,快速完成产品设计开发,新版本带来了诸多的新功能和改善,金属制造商和定制机械制造商使用的下一代设计生产力软件继续加强其设计,工作和与大型装配设计协作的能力。新功能和改进的功能/用户界面专注于此核心主题,以提高设计的整体设计和协作的生产力。例如增强的智能设计功能,可以轻松添加智能规则,以及全新的机械插件,为设计操作提供更多实用工具。在保持速度的同时更加易用和方便的进行设计,但现在提供了使用新的草图弯曲命令创建更复杂的弯曲操作的能力。可直接导入使用详细数据。智能地使用非原生几何体从而极大的提高了灵活性,以及更强大的弯曲处理和更好的放样轮廓,可实现精确的钣金制造,让大家可以轻松完成更加高难度和复杂的挑战,本次我们带来的是2019最新破解版,含破解文件和安装破解图文教程!

安装破解教程

1、在本站下载并解压,如图所示,得到IronCADDCS2019_x64.exe安装程序和crack破解文件夹

2、管理员身份运行IronCADDCS2019_x64.exe,如图所示,点击安装

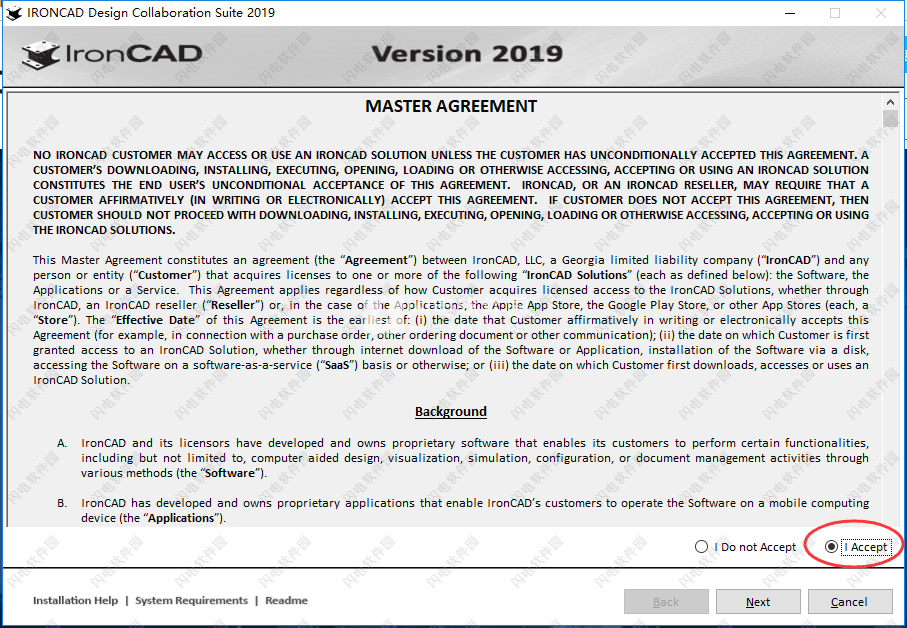

3、许可证协议,勾选我接受,点击next

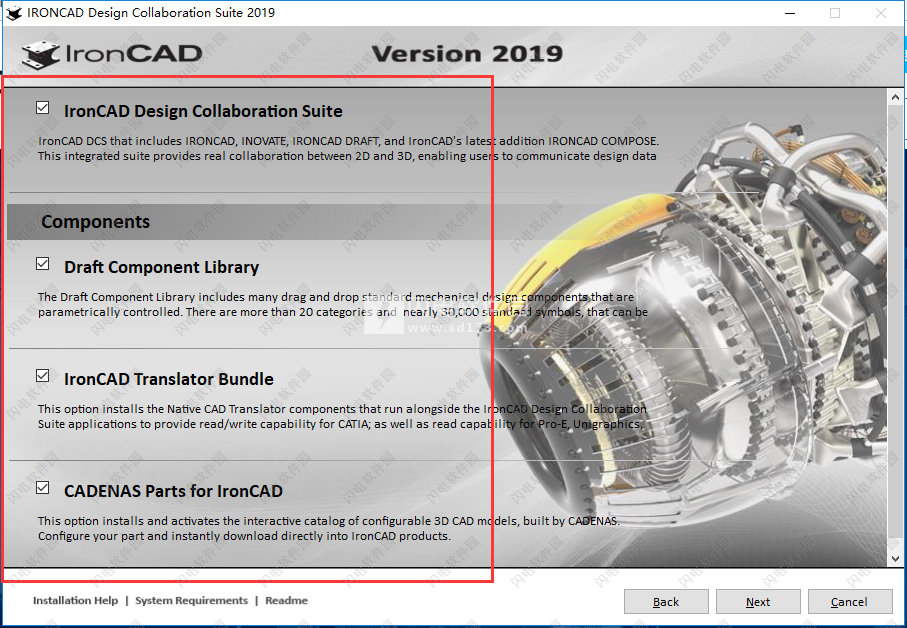

4、选择需要安装的功能组件,点击next

6、选择

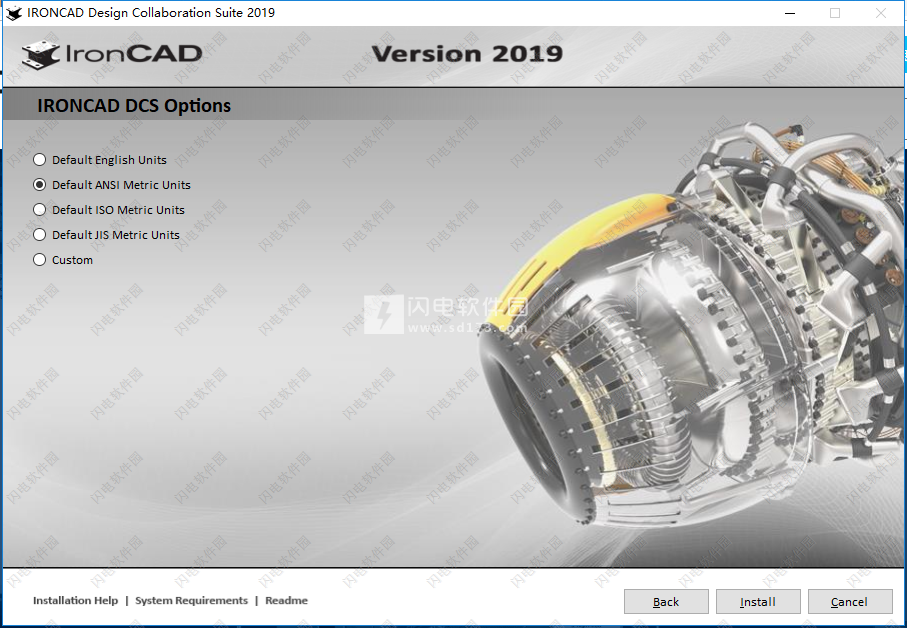

IRONCAD DCS选项,如果所有的都需要更改的话我们选择最后一项custom,点击next
默认英制单位
默认ANSI度量单位
默认ISO度量单位
默认JIS度量单位
习惯

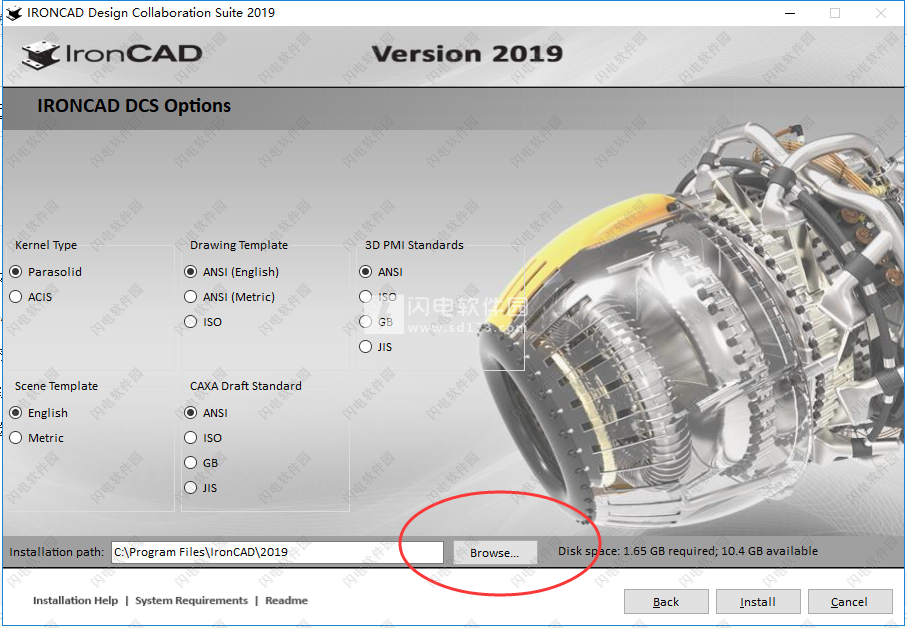

7、如图所示,所有的细节都可以根据需要进行勾选设置,然后点击浏览选择软件安装路径,点击install安装

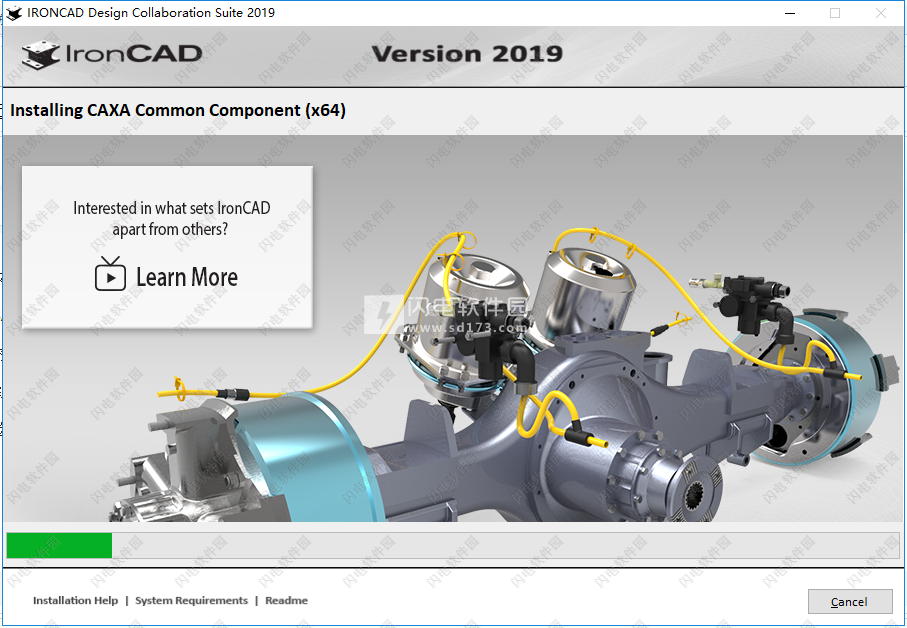

8、安装中,大家耐心等待即可

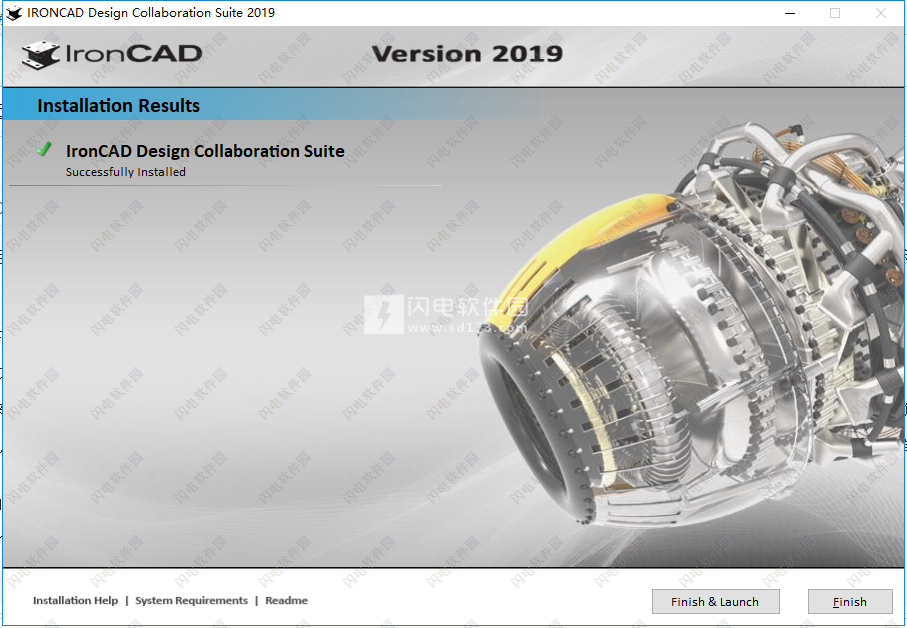

9、安装完成,点击finish退出向导

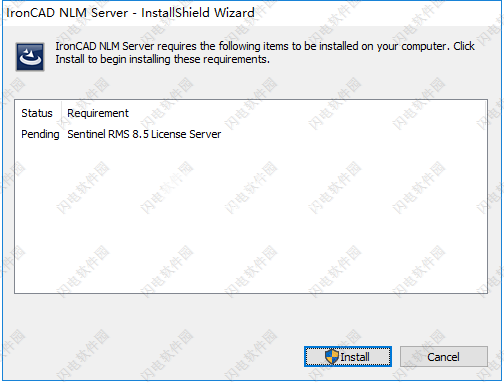

10、先不要运行软件,我们在破解文件夹中,找到ICLicenseServer.exe双击运行,点击install安装

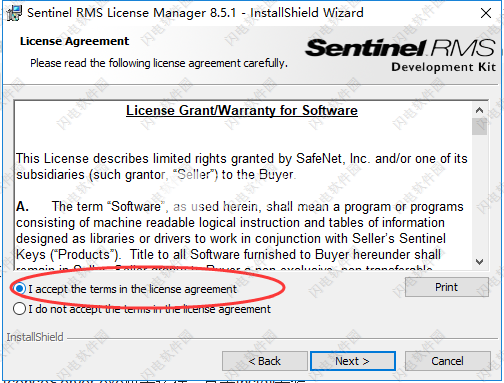

11、勾选我接受许可证协议条款,点击next

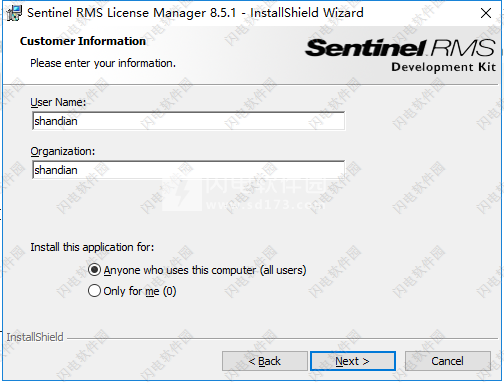

13、输入用户信息,随意输入即可,点击next

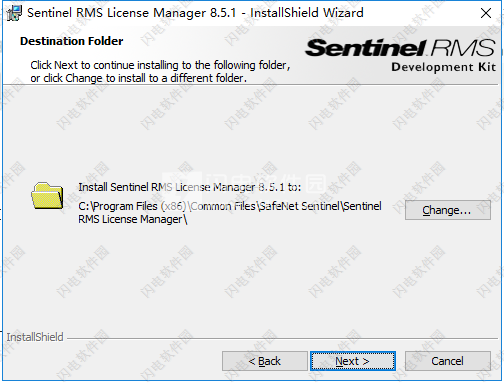

14、点击change选择安装路径,点击next

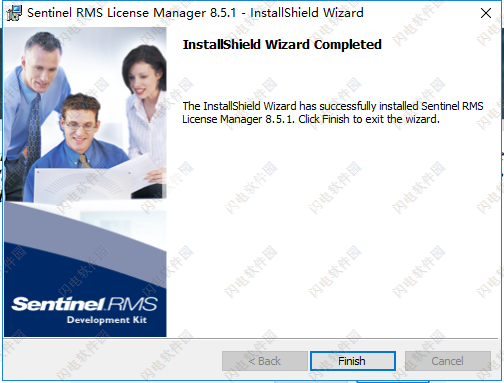

15、继续点击next进行安装,直到安装完成,点击finish退出向导

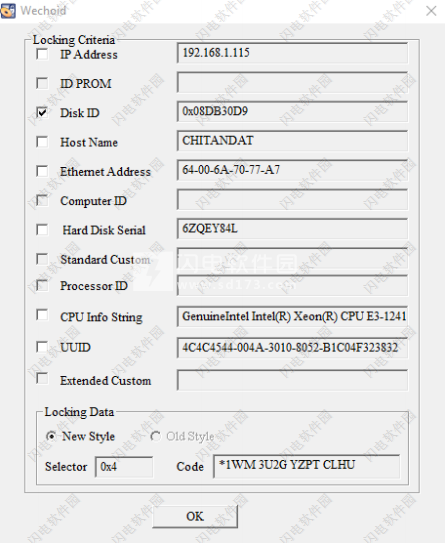

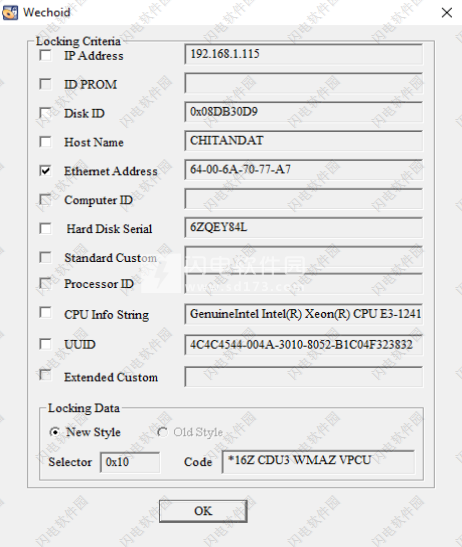

16、我们从开始菜单运行Hardware ID Tool硬件ID工具,Wechoid.exe应该开始运行,取消选中“Locking Criteria(锁定标准)下的所有复选框,选中“Disk ID(磁盘ID)”复选框,在“Locking Data(锁定数据)”下选择“New Style(新建样式)”。获取选择器和代码数据(选择器应为0x4)。如图所示

17、重复此过程以使用以太网地址(选择器0x10),如图所示

18、需要将这两个硬件ID发送到IronCAD以生成许可证文件。要安装许可证代码,请按照以下说明操作。
收到许可证文件后,必须将其安装在许可证服务器计算机上,如下所示:
将文件保存到可从许可证服务器计算机访问的位置。
使用开始菜单,选择License Server Admin许可证服务器管理”,并启动程序WIm Admin。

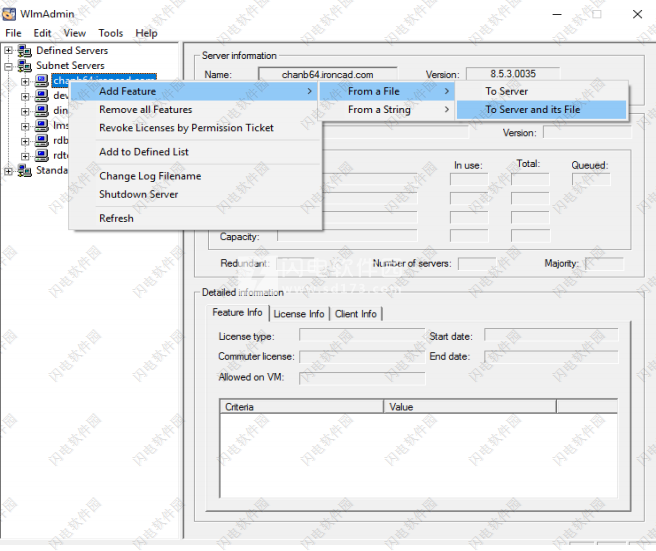

在Wlm Admin应用程序窗口左侧的树视图浏览器中,展开“子网服务器”。 应列出您的许可证服务器计算机名称。 右键单击许可证服务器计算机名称,然后从弹出菜单中选择“添加功能 - >从文件 - >到服务器及其文件”。 应该出现“打开文件”对话框。
在“打开文件”对话框中,选择步骤1中保存的许可证文件。单击“打开”
命令按钮将许可证从文件添加到服务器。 如果文件已经安装或服务器的机器ID代码不匹配,则安装将失败。


19、执行此步骤后,许可证服务器计算机配置完成。 如果需要,您现在可以退出WlmAdmin。 WlmAdmin可用于监视当前正在使用的许可证。
22、使用客户端配置工具
设置在客户端上使用Sentinel许可证(安装了IRONCAD的计算机:

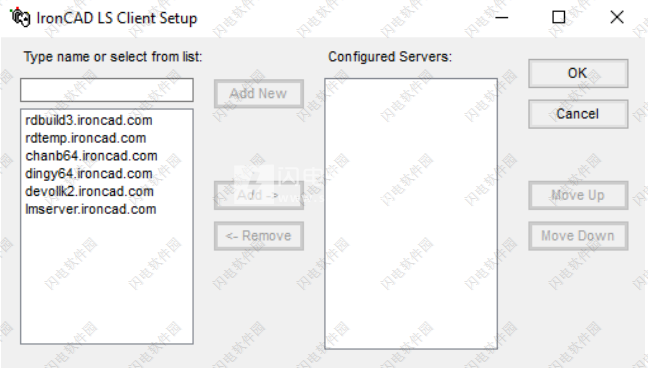

·导航到<IRONCAD_INSTALL_FOLDER> lbin文件夹,然后双击以运行IsConfigClient。 可执行程序。
·找到Sentinel许可证服务器并将其添加到Configured服务器列表中(参见下图)。


左侧是可用许可证服务器的列表。 该装备上的列表框显示了当前配置为供该客户端使用的服务器列表。
要将服务器添加到客户端配置,请在左侧列表中选择它,然后单击“添加 - >”
命令按钮。 要添加在网络上找不到的服务器,请在左侧列表上方的文本字段中键入服务器名称,然后单击“添加新”命令按钮。
通过在右侧的Configured Servers列表中选择其名称,从配置中删除服务器,然后单击“<-Remove”命令按钮。 许可应用程序在搜索并发用户许可证时从上到下搜索“已配置服务器”列表。 通过选择服务器并单击,可以在Configured Servers列表中重新排序服务器
“上移”或“下移”命令按钮

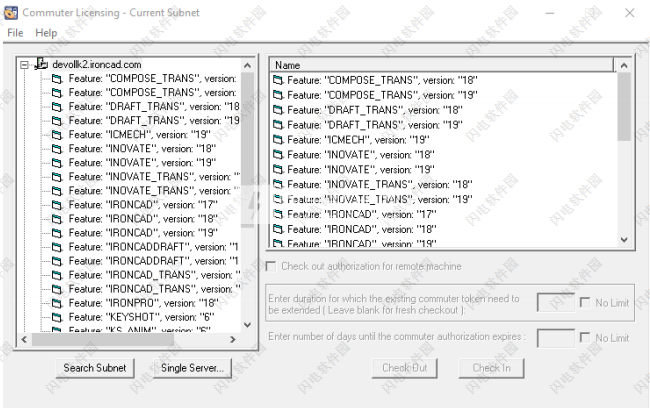

23、使用 Commuter License Tool, 为了签出(或签入)许可证,客户端计算机必须与许可证服务器位于同一子网中。从“StartlProgramlronCAD或Inovatel许可证服务器客户端lLicense签出工具运行WCommute.exe

您可以选择“搜索子网”命令按钮搜索网络以查找可用许可证,也可以通过选择“单服务器...”命令并键入许可证服务器计算机名称或网络地址来选择特定许可证服务器 在对话框中单击“确定”要保留许可证,请选择所需的产品或功能。 输入需要许可证的天数,然后单击“签出”命令按钮。产品名称旁边会出现一个红色复选标记,表示您拥有该产品的许可证。 要签入许可证,只需选择已签出的产品名称,然后单击“签入”命令按钮。

软件优势

1、选择您的设计方式
借助IRONCAD的创新设计方法,可以在一个零件内无缝混合基于特征的设计和直接编辑。
2、管理一个文件
IRONCAD的统一设计环境允许您在单个文件中创建多个部件。没有更多的数据管理。
3、使用目录节省时间
使用预定义形状的目录开始设计过程,可以轻松修改这些目录以创建工作几何体
4、无缝贸易数据
导入和导出所有标准CAD文件格式,以便您可以利用旧数据并跨平台进行协作。
5、变得更有生产力
使用专利工具提高工作效率,让您直观地调整对象大小并轻松重新定位任何组件。
6、授权销售
构建包含工程数据的模块化零件目录,以便销售人员可以在现场创建工作设计。

软件特色

一、提供生产力方面
1、智能编辑多个零件特征:
这是常见的设计使多个功能相同的部分,或在不同的部位,必须调整相同金额的变化。随着新功能的加入,用户可以简单地选择所有的功能改变和拉单手柄进行修改,减少了需要建立复杂的参数关系。
2、零件/装配体的简单复制:
整个设计创造在不同地点的多个功能模式和相关的功能链接。通常其它的零件对这个功能位置将产生对齐的操作。在2014 IronCAD DCS中,用户将可认在下拉选项中选择复制零件/装配,简单迅速地将这些对象放在适当的位置沿着这些特征的位置。
3、行为驱动功能激活:
通常情况下,用户希望在其中一个对象被修改后,第一次使用时作为一个功能或在设计新的对象定义特定的方法。用户现在可以在下拉选项中设置定的把手,让用户能够直接输入驱动数值。这减少了参与编辑功能的时间,并提供一个简单的方式来设定所需的默认编辑对象的行为。
4、下拉菜单中的自动约束连接功能:
在一些设计项目中,在文件相对运动到其它项目时需要定义一种方式,新型智能选项已被添加来自动定义这些方式,在一个对象被拖动到现有对象的时候。一个简单的例子,将一个坚固件下降到现有的孔的位置时,系统将会自动添加同轴约束。
5、智能调整手柄大小:
当调节模型的大小时,用户可能会发现难以精确地修改的几何形状上的位置的其他对象(像可能会在3D的环境中难以到达光标位置),或许他们也不知道怎么样才能将一个对像调整到指定的位置。新的行为已被添加,允许智能的定义处理。有了这个功能,用户可以快速的调整对像到确切的位置。
7、从几何数据中(包括动数据)进行重整操作变的容易:
小对象和扫描的点云数据,在重整过程中已经成为常见的实用工具。IronCAD解决方案支持导入这些往往非常大的数据集,并优化工作环境,同时参照此数据提供快速创建工具来重新创建几何模型。
二、增强的协作和共享
1、快速简便准确的带有KeyShot的视觉效果:
用户可以直接快速的将设计转换升级到Keyshot中,来使用它们的渲染功能,为最后的演示、产品技术文档的沟通快速的产生逼真的视觉效果。
2、与GrabCAD合作实行在线共享功能:
IronCAD Design Collaboration在今天提供实时协作功能,使用户能够在其组织内的整个设计过程中无缝沟通设计数据。Grabcad整合是他们解决方案中的一种自然的延伸,为他们的网上设计团队和GrabCAD社区共享文件项目提供直接分享设计文件的能力,而操作只是需要简单的触摸一个按钮。
3、增添了直接访问TraceParts网站的组件
通常在用户的设计中,都需要添加一些能用的标准件。随着集成了TraceParts网站功能后,用户手中就相当于拥有了成千上百万的CAD标准件模型。同时提供的产品数据表适用于设计、采购、制造和维修过程。
4、在犀牛Rhino和IRONCAD之间可现场进行设计与修改
IRONCAD已经拥有了一个与犀牛Rhino长期标准连接的功能,这样就可以为用户提代犀牛的强大的曲面建模功能。
5、加强设计和协作进程
RONCAD COMPOSE是一个免费产品,允许用户提供一个轻量级和知识产权保护的方式,可以很容易的配置产品。通常情况下,可能有必要进行额外的设计更改这些配置,以满足客户的需求。现在用户可以加载COMPOSE到IRONCAD,客户由最初创建自动转换为可编辑的精确设计的几何设计。这使得用户能够进行所需的修改设计很容易对客户配置文件,并迅速将结果发送回客户验证。

软件功能

一、机械设计软件
IRONCAD不仅仅是任何CAD程序 - 它被有意识地开发为领先的机械设计软件,可帮助工程师克服机械设计过程中的频繁障碍,从而提高工作效率。
机器设计师解决方案
IRONCAD通过让工程师在3D和2D设计,直接设计和基于历史记录的设计以及各种CAD文件格式之间流畅地移动,简化了机器设计过程。使用IRONCAD统一您的设计流程并提高效率。
1、最小的数据管理
使用IRONCAD的统一设计场景在单个文件中创建零件和装配体。需要最少的产品数据管理。
2、节省时间的目录
使用IRONCAD的预加载形状目录来开始设计。或者,构建自己的典型零件目录以节省时间。
3、无与伦比的兼容性
读写多种文件类型,以便与使用其他3D或2D CAD程序的工程师协作。
二、模块化设计软件
IronCAD可在配备CAD内容目录时用作模块化设计软件。在IRONCAD中构建CAD模型(或加载现有CAD模型),将它们保存到目录中,然后通过简单地将零件拖放到设计场景中来使用这些目录来构建自定义装配。
利用IRONCAD的强大功能实现模块化设计。
模块化产品设计师的解决方案
IRONCAD的单一场景环境,加上其智能CAD内容 - 简单地拼接在一起的零件目录 - 使任何使用IRONCAD或IRONCAD COMPOSE的人都可以使用预定义的模块化零件进行可行的设计。
1、自定义零件目录
创建可在IRONCAD用户之间共享的智能CAD零件和装配的目录,以进行模块化产品设计。
2、最小的数据管理
在IRONCAD的单一场景环境中从预定义部件构建模块化设计,无需任何链接或多个文件。
3、销售扩展工具
销售人员在现场使用IRONCAD COMPOSE来实时设计模块化系统并在现场生成BOM。
三、钣金软件
CADON程序配备了一套钣金专用工具,可作为功能强大的钣金软件。在3D中进行设计,然后将零件或组件展开为2D以进行生产,或者在2D中工作并使用IRONCAD的3D可视化功能与客户进行更好的沟通。
钣金设计师解决方案
IRONCAD能够在3D和2D CAD之间自由移动,这使其成为完美的钣金软件。此外,其直观的界面易于掌握,并预装了省时的钣金零件目录,如标准的紧固件。
1、钣金工具
IRONCAD配备了钣金零件目录,可以拖放到任何钣金设计中。
2、无与伦比的兼容性
读写多种文件类型,以便与使用其他3D或2D CAD程序的工程师协作。
3、快速学习曲线
IRONCAD旨在反映我们与物理世界直观交互的方式,可以在短短几天内掌握。
四、零件设计软件
IRONCAD是市场上最直观,最灵活的零件设计软件,使设计人员能够根据需求和零件设计变化,将直接和基于历史的设计以及3D和2D建模相结合。
零件设计师的解决方案
使用IRONCAD,零件设计师无需在直接或基于历史的建模之间进行选择; 无论模型是如何构建的,他们都可以在同一个文件中使用两者来开发设计。
1、创新建模
无论模型是如何构建的,都可以无缝混合基于特征的设计和直接编辑 - 即使对于非原生几何体也是如此。
2、无与伦比的兼容性
读取和编写大量CAD文件类型以利用旧数据并与使用其他CAD系统的设计人员协作。
3、最小的数据管理
如果您愿意,可以使用外部链接,或利用IRONCAD的单一场景环境将所有内容保存在一个文件中。
五、工具设计软件
需要设计工具设计软件以跟上快速,时间敏感的变化。IRONCAD能够无缝地混合直接和基于历史的设计,再加上其节省时间的功能,使其成为工具工程师理想的CAD软件。
工具设计师解决方案
IRONCAD的预加载形状目录可用于启动工具设计。它  无缝混合  直接和基于历史的建模的能力 - 无论模型是如何构建的 - 都可以轻松管理整个工具设计过程中的变更。
1、创新建模
无论模型是如何构建的,都可以在整个设计过程中自由混合直接编辑和基于历史的编辑。
2、最小的数据管理
使用IRONCAD的统一设计场景在单个文件中创建零件和装配体。没有用于简化数据管理的外部链接。
3、节省时间的目录
IRONCAD的众多标准形状和零件的预制目录可用于加快工具设计过程。
六、定制设计解决方案
无论您是需要CAD程序来支持整个公司的3D或2D图纸的销售,培训或其他应用程序,IRONCAD都可以调整其灵活的平台,以创建满足您需求的定制设计解决方案。
定制CAD软件解决方案
IronCAD设计协作套件背后的主要目标之一 是使CAD模型可用于更多用途,而不仅仅是工程。IRONCAD直观的用户界面和快速学习曲线使3D图像可供所有对企业至关重要的区域使用。
1、快速学习曲线
由于其简单的用户界面和直观的工具,即使是新的CAD用户也可以在短短几天内学习IRONCAD。
2、最小的数据管理
IRONCAD允许用户在单个文件中构建设计,而无需其他CAD程序所需的税务数据管理。
3、扩展的3D数据

2019新功能

一、大型装配性能
1、改进的ShrinkWrap功能支持
Shrinkwrap命令的改进包括优化Shrinkwrap模型以创建更小的文件版本,并为隐藏您的知识产权提供更多保护。可见性检测中已经进行了增强,以隐藏可能在设计内部的部件。此外,还增加了对口袋的支撑,以解决例如可在铝挤压件上找到的挤压槽等区域。
2、相关的收缩包裹模型和更新支持
使用Shrinkwrap命令,您现在可以保存收缩包装模型,并从设计文件中创建与其关联的链接。当您在设计中进行更改时,这为您提供了一种更简单的方法来更新收缩包裹模型。更改完整模型后,只需右键单击shrinkwrap链接,然后选择更新处理收缩包装模型中的新更改。
3、装配文件的选择性完全或收缩包裹模型加载
打开装配文件时,可以使用新选项加载完整的设计模型或收缩包装零件/装配件的版本。使用Shrinkwrap命令,可以将汇编文件和零件文件另存为收缩包装版本。在程序集文件中引用时,此新的加载行为会为您提供一个界面对话框,以选择性地加载所需的版本。为获得最佳性能,您可以加载所有的shrinkwrap版本,这将打开程序集的轻量级版本。准确地选择必要的设计文件来加载您的任务,同时在装配中工作时提高整体负载/保存性能和图形交互。
二、分享与协作
1、用于即时访问的IronCAD云试用
对于想要试用IronCAD的用户,我们将推出免费在线试用版,允许即时访问IronCAD,无需下载和安装产品。只需使用连接鼠标的任何设备直接在支持HTML 5的浏览器上运行试用版!您可以访问完整版的IronCAD以及我们的设计扩展,包括IronCAD,IronCAD Mechanical和KeyShot的Multiphysics,它将为您提供满足您设计测试需求的所有工具!
2、免费的云Web查看器共享功能
IronCAD的Web Viewer已得到增强,使您能够在任何设备上与任何具有Internet连接和HTML 5支持的浏览器的人轻松共享3D设计。只需在IronCAD中加载您的设计,然后选择“共享”按钮。您将收到该文件的链接。只需与您的协作者分享,即可加载,查看和查询您的3D设计。这些文件会在一周后自动删除,因此无需为协作过程保留存储库或存储设备。
3、智能电子行为协作和配置增强功能
Smart eBehavior功能中已经进行了许多改进,以扩展IronCAD中的协作和配置功能。这些改进包括:
附件点别名 - 现在可以在文件中为附件点设置别名。例如:如果您在某个位置多次复制了相同的连接点,则可以为每个连接点分别标识它们(即左,右,前,后)。这样可以更轻松地创建特定的连接位置,同时轻松识别drop上的相应连接名称。
存储在目录中的附加点用于重用 - 扩展连接位置的可用性和创建速度,只需将创建的附件点拖放到目录中并拖动到形状上即可重复使用。应用于附着点的所有数据都存储在目录版本中。
链接附件点 - 现在可以轻松链接附件点以在整个模型中重复使用。由于它们是链接的,因此对一个连接点进行更新可以应用于模型中的所有相关连接点,从而节省无数小时的智能设计。
附件点重新附加支持拖放 - 附件点重新连接工具已在机械模式下进行了改进,可在拖放模型中工作。这使您可以轻松连接具有约束附着点的场景中的部分。例如:可以将四杆连杆拖放到一起以连接和制造约束,同时允许连杆在过程中作为机构移动。
属性页中的一致附件点名称 - 现在,当您访问模型属性页并访问附件时,显示的名称将与每个附件上使用的名称或别名一致,从而在对话框中为您提供清晰易懂的标识。
三、改进了可用性和用户界面增强功能
1、大胆!
模型上的粗体边缘 IronCAD中的模型现在通过绘制粗体粗线显示来改善边缘显示,使模型更加清晰。这些更改也适用于功能上的IntelliShape处理,以在设计过程中提供清晰的外观。虽然它是新的并且具有改进的外观,但您可以通过访问场景中的渲染属性轻松切换到精简显示。
2、TriBall的3D外观升级
现在是TriBall更新的时候了,我们给了它一个整容!改进的外观,半透明显示,干净的边缘,以及屏幕分辨率的新尺寸选项。在大尺寸,普通尺寸和小尺寸之间进行选择,以便在显示器分辨率或设计的紧凑区域上更好地工作。
3、快速访问TriBall移动/复制/链接工具
IronCAD中最常用和最强大的工具之一现在在您的设计中更容易访问。在从装配到零件一直到面的每个选择级别上,都添加了一个新的显示图标来激活TriBall。此外,您可以在右键单击弹出菜单中访问该工具,以便在IronCAD的常见过程中使用该访问权限。
4、输入Enter上动态切换Sizebox句柄
现在,您只需按Enter键切换到下一个手柄,即可在功能上的sizebox手柄上快速输入多个值。例如:如果将块特征放入场景中,只需键入一个值并按Enter键即可。这将自动切换到下一个sizebox句柄,以允许您输入该值。继续按Enter键设置所有输入。如果您更喜欢原始行为,则工具/选项/交互中有一个选项可禁用动态切换。
5、尺寸框手柄上的对称手柄切换
IntelliShape Sizebox Handles的新切换已添加到尺寸框手柄,以选择两个手柄以进行对称尺寸调整。单击新手柄以同时打开,再次单击手柄以还原为单个手柄编辑模式。
6、改进了场景和草图中的文本和文本框显示
整个场景和草图环境都进行了改进,以绘制文本框和尺寸。可以在字体显示以及显示的尺寸框中看到这些改进,以提供更好的外观和更高的可见性。
7、在入门/形状目录上快速编辑特征尺寸
为了提高设计效率,Starter和Shapes目录提供的许多默认形状已更新为设置和活动大小调整句柄。这将允许您通过键入值简单地删除形状并编辑特征大小,从而减少单击手柄的额外步骤。例如:在块上放置一个H圆柱体,只需键入一个值即可设置直径。按Enter键设置拉伸深度的值。
8、鬼工具改进
使用Ghost工具,您可以快速禁用设计中的部件,使其可以选择,同时允许您使用幻影几何体。添加了一个新的Select Ghost命令,允许您重新启用Ghosted对象的选择,以便您可以轻松地对它们进行UnGhost,而不是尝试在场景浏览器中找到这些对象。
9、透明度删除目录项
添加了一个新的目录行为,只允许SmartPaint设置为透明度。这使您能够快速创建和应用不同透明度级别的SmartPaints,并快速将其应用于几何体,而不会影响应用于对象的其他颜色设置。只需在对象上设置SmartPaint Transparency,然后使用SmartPaint吸管工具收集值。然后右键单击放入目录以应用“仅透明度”设置。只需将此目录项拖放到对象上即可应用它。
10、空场景中改进的特征命令启动
使用更传统的设计方法,通常在3D环境中绘制草图,然后访问Extrude,Spin,Sweep和Loft等特征命令。在这个最新版本中,我们改进了这些功能命令中的工作流程,以允许启动命令,然后选择现有草图。在以前的版本中,有一些额外的步骤可以选择它,当一个零件尚未在场景中创建时,这是一个新零件或现有零件。
11、快速属性应用目录项行为
通常在设计中,您会发现需要创建公共属性字符串,例如零件描述或自定义属性(材料,供应商,购买等)。通常,这是编辑零件/部件属性并一遍又一遍地手动键入这些属性的繁琐过程。跟那个说再见!我们添加了复制公共属性的功能,并将这些属性存储为目录项,您可以将其拖放到类似的组件上。创建属性并使用SmartPaint吸管工具收集属性。在目录内,右键单击并选择将文本属性应用于目录。现在,您只需将其放在场景中的其他组件上即可应用所有属性,也可以右键单击组件上的下拉选项以单独应用各种属性。
12、钣金弯曲最近边缘下降行为
在向股票添加弯曲时获得优势并不容易。现在它是!只需放在要应用弯曲边缘附近的库存面上,它就会自动连接并放置弯曲。如果需要反转折弯方向,只需在折弯上选择新的方向箭头即可。
13、3D展开的钣金弯曲线展示
3D中展开的金属板已经增强,还包括弯曲线。这些折弯线显示折弯位置,并允许您在3D中引用它们。例如,您可以通过cad添加SmartDimension来调出折弯线位置。将尺寸设置为“转移”,这样可以自动显示2D环境中的尺寸以减少细部设计过程。
14、大型装配特征跌落检测到自动大小
从大型装配体内的目录创建新零件时,由于装配的规模,您经常会发现新特征非常小。添加了一个新选项以检测此大型装配比例并将该功能自动缩放到合理的工作尺寸。
15、浏览器中的镜像识别
添加了新的用户界面选项以允许检测镜像组件。只需在“场景浏览器”过滤器中启用此选项,就会在镜像的装配,零件和功能上显示新的“镜像”图标。此工具可让您清楚地识别设计中的镜像组件。
16、有用的入门工具的新用户欢迎对话框
新用户将在启动IronCAD时找到新的欢迎选项卡。这个新选项卡提供了IronCAD入门时的有用工具,例如培训材料,视频和入门文档。
四、一般建模改进
1、在草图上为特征命令选择区域/区域(IE Extrude)
在复杂设计中,通常从草图轮廓开始,其中包含未修剪的草图几何体。使用Extrude等要素命令中的新选择区域选项,您只需选择闭合边界区域即可获得所需的几何图形。这与链接草图完全关联,以便您可以对草图进行更新,并且使用这些区域的要素将自动更新。
2、多功能模式的TriBall模式支持
使用TriBall创建模式已得到增强,可支持多种选定的功能模式。选择您希望构图的零件下的所有特征,并使用TriBall创建包含多个特征的新图案。
3、简单草稿分析命令
添加了一个新命令用于检查草稿。使用“草图分析”命令,快速选择拉伸方向并获取零件上的正,负和中性草稿的反馈,以帮助检测设计上的底切等问题。
4、更多功能上改进的草图约束显示
显示Extrude的约束尺寸的行为已扩展为支持以下功能:( Sweep,Spin,Loft和钣金库存)。现在,选择这些特征中的任何一个都将显示草图约束尺寸,以便快速查看和编辑下划线形状定义。
5、钣金角落浮雕功能
添加了新工具,允许在钣金零件上的2和3角弯曲外壳上创建角部浮雕。在将应用的圆形,矩形或长圆形条件之间进行选择,并将其与钣金零件相关联。您可以在单个钣金零件上创建不同类型的多个角落浮雕功能,它们将显示在场景浏览器中以便于编辑。
6、用于压弯机制造的弯曲槽
对于压弯机制造金属板材,操作人员通常必须花时间测量制造图纸的弯曲位置。为了减少这种努力,有时还有失败点,IronCAD增加了向弯曲金属弯曲添加弯曲切口的功能。只需定义尺寸并将其应用于指定的弯曲。该凹口将出现在折叠和扁平版本的金属板上,以便可以将其激光切割成平面。然后,操作员只需将压力机上的原料对准这些位置即可精确地应用弯曲。
7、链接草图轮廓的Loft钣金支持
Loft钣金命令已得到增强,可支持链接到草图配置文件的功能。这允许您创建多个草图轮廓几何体,可用于定义多个钣金零件。使用放样工具,您可以链接到这些配置文件以创建多个钣金零件。对配置文件的任何更新都将自动更新钣金。
8、素描弯曲中未展开的部分长度
已添加钣金草图折弯中的新设置,以将弯曲余量设置为所有折弯的草绘折弯线的“展开的零件长度”。
9、草图弯曲中的弯曲允许值现在参数化
在钣金的草图弯曲中,您可能希望控制草绘折弯线的展开长度。在Sketched Bend的属性浏览器中,弯曲余量现已增强,可设置和支持参数,例如:(BA = value)。
10、真正的32位图标的目录支持
目录浏览器已经改进,现在支持图标中的真正32位颜色。现在,您可以创建自己的图标并轻松将其添加到IronCAD,以便为共享的组件目录提供高质量的外观。
11、用于IronCAD浏览器和导入器的CADENAS零件
现在,您可以直接在IronCAD中浏览CADENAS零件库,以查找和配置供应商零件。配置完成后,选择“传输到3D”命令以自动将模型导入IronCAD设计环境,以便在装配设计中使用。
12、支持最新的翻译版本
IronCAD对原生翻译格式(如SolidWorks,Inventor,Pro / E,Unigraphics和Catia)的支持已更新,以支持更新的格式。2019版本支持以下版本。
CATIA V5:V5R8 - V5-6R2018
Pro / E(CREO):16 - Creo 5.0
UG NX:11 - NX 12.0.0
发明人:V11 - V2019
SolidWorks:98 - 2018年
SolidEdge:V18 - ST10
JT导入:8 - 10.2
五、生产图纸改进
1、允许将工作表添加到现有工程图
的批量创建工具批量创建工具已得到增强,可支持将新工作表添加到现有打开文档的功能。此新功能允许您使用批量创建初始布置图形,并在以后继续编辑设计。在设计中添加需要详细说明的新组件后,只需运行批量创建工具并选择将新组件添加到现有图形中,而不是创建新的图形文档。
2、拖放图像创建支持
您现在可以将Windows资源管理器中的图像文件(如png,gif,tiff和jpg)直接拖放到IronCAD图纸中。这将自动将图像添加到工作表并创建大小调整手柄,以允许您将图像缩放到适合工作表的大小。
3、创建过程中属性浏览器中的维度属性
现在,在绘图环境中创建SmartDimension时,将使用创建的维度的公共选项填充属性浏览器。选择SmartDimension工具,然后单击几何体以启动尺寸。接下来,编辑属性浏览器以定义维度的设置。最后,单击以将尺寸放置在所需位置。
4、默认物料清单设置为搜索所有列
通常在创建新设计时,您可能无法定义组件的所有部件号和说明。当这些留空时,您最终可能会得到一张空白的物料清单表(BOM)。为了帮助消除此问题,IronCAD的默认BOM已设置为包括所有列,并将在BOM中显示用户名。这将导致BOM在稍后编辑时更容易识别行项目。
5、尺寸文本设置的样式控件
尺寸文本具有多个输入区域,例如前/后缀和超/下标文本位置。添加了新选项以将所有这些设置控制为单个字体文本样式或单个样式。此新设置允许在更改样式或将新样式应用于文本时进行更好的更新。
6、创建期间的基线改进
基线维度命令已得到改进,可智能检测应用基线偏移的哪一侧。例如,它将在视图的左侧创建左侧的基线尺寸间距,并在创建基线尺寸期间在视图的右侧创建右侧的基线尺寸间距。
7、备份ICD文件
保存时发生的备份命令现在除了ICS文件外还支持ICD文件。这是一种预防性选项,可在设计时出现计算机故障时保存文件备份。
六、API改进
支持指定质量的返还
ICAPI检测元素和要素类型
参考2D形状元素的ICAPI识别支持
